Odpowiedź:

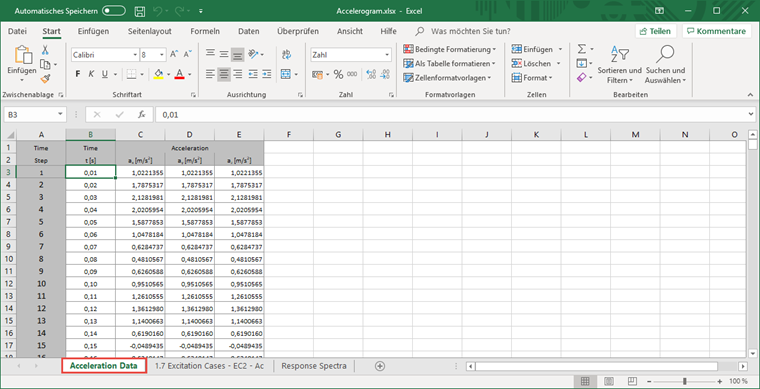

Powodem tego komunikatu o błędzie jest zły tytuł arkusza Excel. Arkusz z danymi przyspieszenia należy nazwać „Dane przyspieszenia”, aby moduł wiedział, w którym arkuszu znajdują się te dane.
Pytanie
W RF-/DYNAM Pro otrzymuję błąd nr 1759: „Nie znaleziono arkusza 'przyspieszenia ' Microsoft Excel." Jaki może być powód?
Czy mają Państwo jakieś pytania?
Długość: 00:00:52 min
Długość: 00:00:30 min
Długość: 00:00:41 min
Długość: 00:01:12 min
Długość: 00:00:40 min
Długość: 00:01:00 min
Długość: 00:00:33 min
Długość: 00:00:57 min
Analiza spektrum odpowiedzi jest jedną z najczęściej stosowanych metod obliczeniowych w przypadku obciążenia trzęsieniem ziemi. Metoda ta ma wiele zalet, a najważniejsza z nich to możliwość znacznego uproszczenia obliczeń. Skomplikowany charakter obciążenia jakim jest trzęsienie ziemi jest upraszczany do postaci, która umożliwia przeprowadzenie analizy o rozsądnym stopniu pracochłonności. Wadą metody jest natomiast to, że w wyniku tego uproszczenia traci się część informacji o obciążeniu. Sposobem na zniwelowanie tego ograniczenia może być zastosowanie równoważnej kombinacji liniowej podczas łączenia odpowiedzi modalnych. W poniższym artykule wyjaśniono to bardziej szczegółowo na konkretnym przykładzie.
W celu uwzględnienia niedokładności dotyczących położenia mas w analizie spektrum odpowiedzi, normy do obliczeń sejsmicznych określają zasady, które muszą być stosowane zarówno w uproszczonej, jak i multimodalnej analizie spektrum odpowiedzi. Reguły te opisują następującą ogólną procedurę: masa kondygnacji musi zostać przesunięta o pewien mimośród, co powoduje powstanie momentu skręcającego.
Ponieważ na konstrukcję oddziałują obciążenia grawitacyjne, następuje przemieszczenie boczne. Z kolei w wyniku dalszego działania obciążenia grawitacyjnego na elementy w pozycji przesuniętej poprzecznie powstaje drugorzędny moment wywracający. Efekt ten jest również znany jako "P-Delta (Δ)". Sek. 12.9.1.6 normy ASCE 7-16 oraz Komentarz do NBC 2015 określają, kiedy efekty P-Delta powinny być uwzględniane podczas analizy modalnej spektrum odpowiedzi.
In RFEM besteht die Möglichkeit, ein Antwortspektrenverfahren nach ASCE 7-16 durchzuführen. Diese Norm beschreibt die Ermittlung der Erdbebenlasten für den US-amerikanischen Raum. Dabei kann es vorkommen, dass man aufgrund der Steifigkeit der Gesamtstruktur den sogenannten P-Delta-Effekt berücksichtigen muss, um die internen Schnittgrößen zu berechnen und eine Bemessung durchzuführen.
Typ pręta 'Dashpot' może być wykorzystywany do analizy przebiegu czasowego w RFEM/RSTAB z modułami dodatkowymi RF-/DYNAM Pro - Forced Vibrations i RF-/DYNAM Pro - Nonlinear Time History. Ten liniowy lepki element tłumiący uwzględnia siły w zależności od prędkości.
Pod względem lepkosprężystości typ pręta 'Dashpot' jest podobny do modelu Kelvina-Voigta, który składa się z elementu tłumiącego i sprężyny (oba elementy połączone równolegle).
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Jakie jest znaczenie superpozycji zgodnie z regułą CQC w analizie dynamicznej?
Istnieją dwa różne moduły dodatkowe do analizy spektrum odpowiedzi w RF-/DYNAM Pro. Jakie mogą być przyczyny różnych wyników obu modułów dodatkowych?
Jak mogę wyświetlić wyniki modułu dodatkowego RF-/DYNAM Pro w protokole wydruku?
W RF-/DYNAM Pro dostępne jest tłumienie Rayleigha. Jak określić i wykorzystać te współczynniki?
W module dodatkowym RF-/DYNAM Pro dostępne są dwie metody rozwiązywania liniowej analizy przebiegu czasowego. Jaka jest między nimi różnica?
W RF-/DYNAM Pro opcja „Od ciężaru własnego konstrukcji” jest dostępna w przypadku masy. Czy zawsze konieczne jest aktywowanie tej opcji, aby uwzględnić ciężar własny konstrukcji?
