Odpověď:

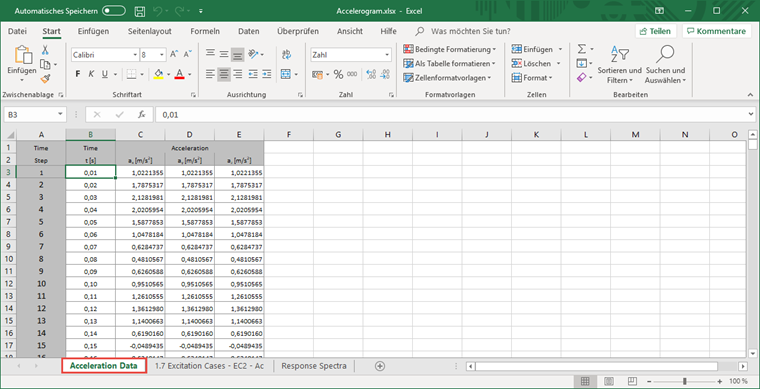

Důvodem této chybové zprávy je nesprávný název listu aplikace Excel. List s údaji o zrychlení by měl mít název „Data zrychlení“, aby modul věděl, v kterém listu jsou uložena data.
Dotaz
V přídavném modulu RF-/DYNAM Pro se mi zobrazí chyba č. 1759: "Pracovní list programu Microsoft Excel 'Acceleration Data' nebyl nalezen." Co by mohlo být důvodem?
Máte nějaké otázky?
Délka: 00:00:52 min
Délka: 00:00:30 min
Délka: 00:00:30 min
Délka: 00:00:41 min
Délka: 00:01:12 min
Délka: 00:00:40 min
Délka: 00:00:57 min
Analýza spektra odezvy je jednou z nejčastěji používaných metod posouzení seizmických účinků. Tato metoda má mnoho výhod. Nejvýznamnější je pak asi zjednodušení: Složitost zemětřesení se zjednodušuje do té míry, že posouzení lze provést s přijatelným úsilím. Nevýhodou této metody naopak je, že v důsledku tohoto zjednodušení se mnoho informací ztrácí. Jedním ze způsobů, jak tuto nevýhodu zmírnit, je použití ekvivalentní lineární kombinace pro superpozici modálních odezev. Blíže vysvětlíme v našem příspěvku na konkrétním příkladu.
Pro zohlednění nepřesností polohy hmot při analýze spektra odezvy stanoví příslušné normy pravidla, která je třeba vzít v úvahu jak při zjednodušené, tak multimodální analýze spektra odezvy. Tato pravidla stanoví následující obecný postup: Hmota podlaží se musí posunout o určitou excentricitu, z čehož vyplývá torzní moment.
Při působení gravitačního zatížení na konstrukci dochází k bočnímu posunu. S tím, jak gravitační zatížení dále působí na bočně vychýlené prvky, vytvoří se sekundární klopící moment. Tento efekt se také označuje jako „P-Delta (Δ)“. Čl. 12.9.1.6 normy ASCE 7-16 a komentář k NBC 2015 stanovují, kdy se mají při modální analýze spektra odezvy zohlednit účinky P-Delta (druhého řádu).
Program RFEM nabízí možnost provést analýzu pomocí spektra odezvy podle ASCE 7-16. Tato norma platí pro stanovení seizmických zatížení v USA. Může se stát, že s ohledem na tuhost celé konstrukce je nutné zohlednit takzvané P‑Δ účinky, aby bylo možné vypočítat vnitřní síly a provést posouzení.
Prut typu 'Dashpot' lze použít pro časovou analýzu v programu RFEM/RSTAB pomocí přídavných modulů RF-/DYNAM Pro - Forced Vibrations a RF-/DYNAM Pro - Nonlinear Time History. Tento lineární viskózní tlumicí prvek zohledňuje síly závislé na rychlosti.
Pokud jde o viskoelasticitu, je typ prutu 'Tlumič' podobný modelu podle Kelvina-Voigta, který se skládá z tlumícího prvku a pružné pružiny (oba jsou zapojeny paralelně).
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
Co znamená superpozice podle pravidla CQC v dynamické analýze?
V RF-/DYNAM Pro existují dva různé přídavné moduly pro analýzu spektra odezvy. Co může být příčinou rozdílných výsledků obou přídavných modulů?
Jak mohu zobrazit výsledky přídavného modulu RF-/DYNAM Pro ve výstupním protokolu?
V modulu RF-/DYNAM Pro je k dispozici Rayleighovo tlumení. Jak mohu tyto faktory stanovit a použít?
V přídavném modulu RF-/DYNAM Pro jsou k dispozici dvě metody řešení lineární časové analýzy. Jaký je mezi nimi rozdíl?
V modulu RF-/DYNAM Pro je v hromadném případě k dispozici možnost „Od vlastní tíhy konstrukce“. Je vždy nutné tuto možnost aktivovat, aby bylo možné zohlednit vlastní tíhu konstrukce?
