Можно ли отобразить отчеты по распечатке SHAPE-THIN с графикой сечения и свойствами сечения и включить их в отчет RFEM или RSTAB?

Ответ

Невозможно перенести отчет о распечатке из одной программы в другую. Однако есть возможность включить свойства сечения SHAPE ‑ THIN и графику сечения SHAPE ‑ THIN в протокол результатов RFEM или RSTAB.

Откройте Выбор отчета о распечатке и добавьте данные о сечении SHAPE-THIN.

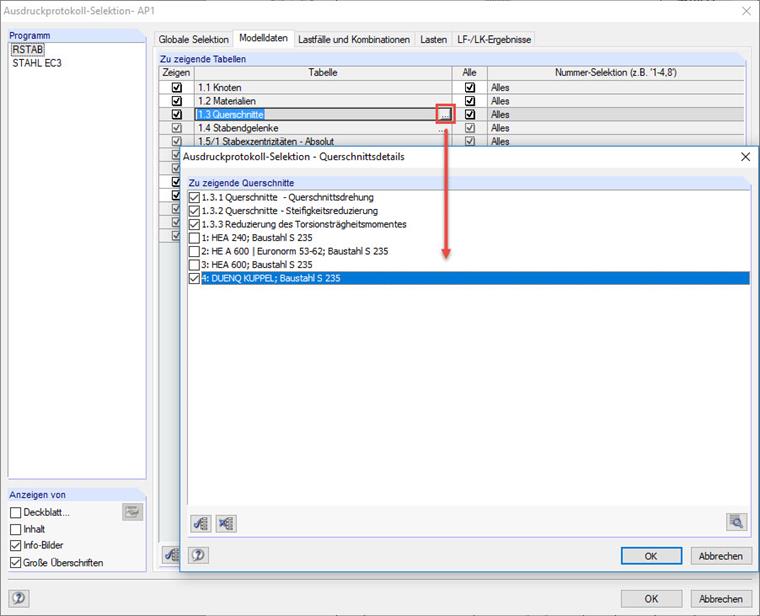

Pисунок 01 - Выбор протокола результатов

Затем отчет о распечатке создается с графикой и параметрами сечения SHAPE-THIN.

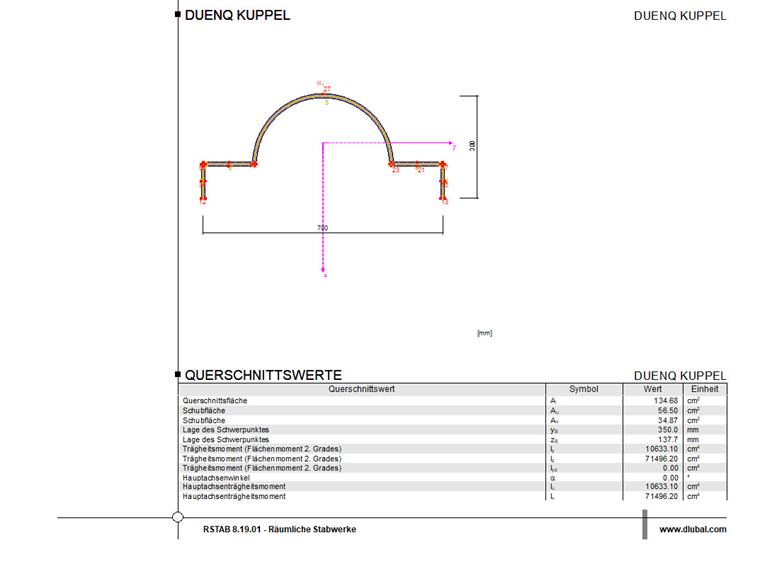

Pисунок 02 - Вставка SHAPE-THIN Свойства сечения
