Je možné vytisknout protokoly SHAPE-THIN s obrázkem průřezu průřezovými charakteristikami a připojit je do protokolu programu RFEM resp. RSTAB?

Odpověď

Přenos tiskových protokolů z jednoho programu do druhého není plánován. Existuje ale možnost přidání průřezových charakteristik a obrázek profilu z programu SHAPE-THIN do výstupního protokolu programu RFEM resp. RSTAB.

Otevřete výběr tiskového protokolu a přidejte detaily k profilu z programu SHAPE-THIN.

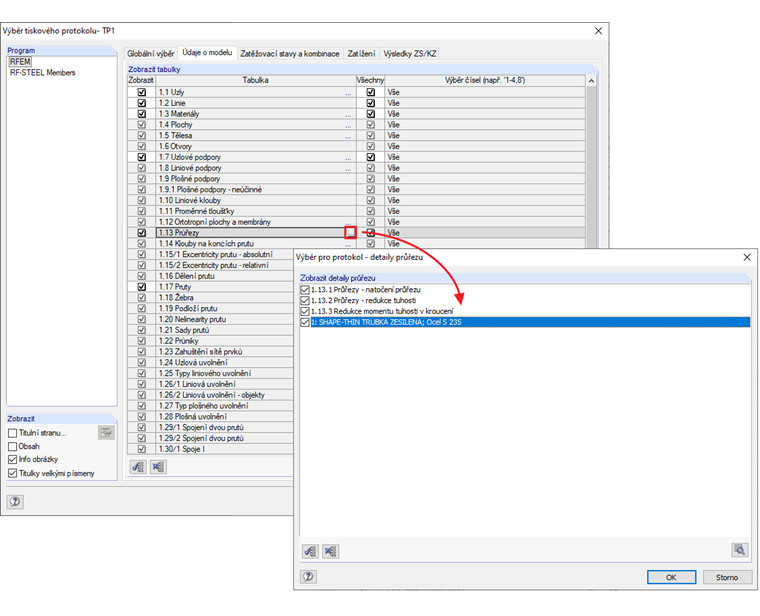

Obr. 01 - Výběr tiskového protokolu

Poté se vytvoří tiskový protokol s grafikou a parametry průřezu programu SHAPE-THIN.

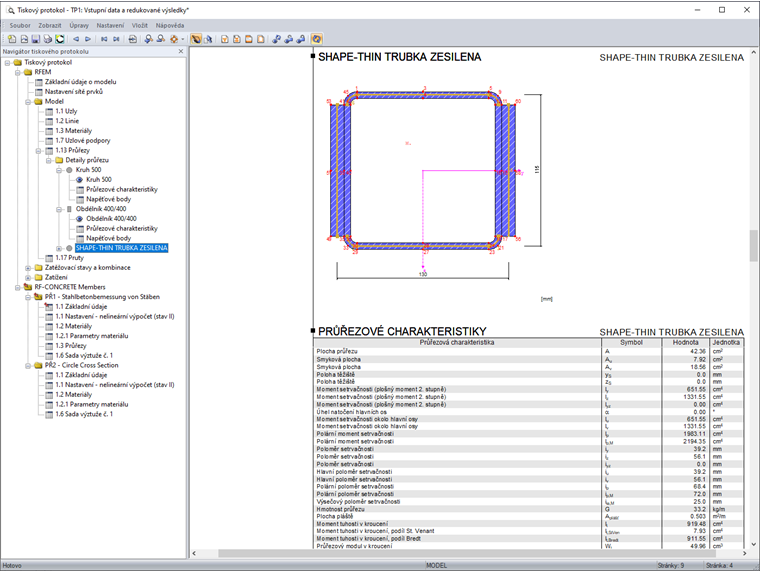

Obr. 02 - Přidání průřezových charakteristik z programu SHAPE-THIN
