No está permitido transferir informes de un programa a otro. Sin embargo, existe la opción de incluir las propiedades de la sección SHAPE-THIN y el gráfico de la sección SHAPE-THIN en el informe de RFEM o RSTAB.

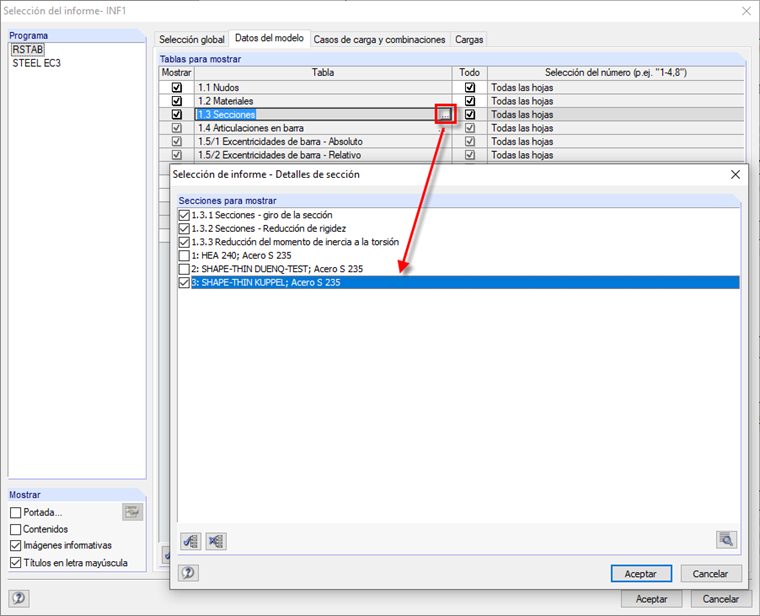

Para ello, abra la selección del informe y añada los detalles de la sección de la sección de SHAPE-THIN.

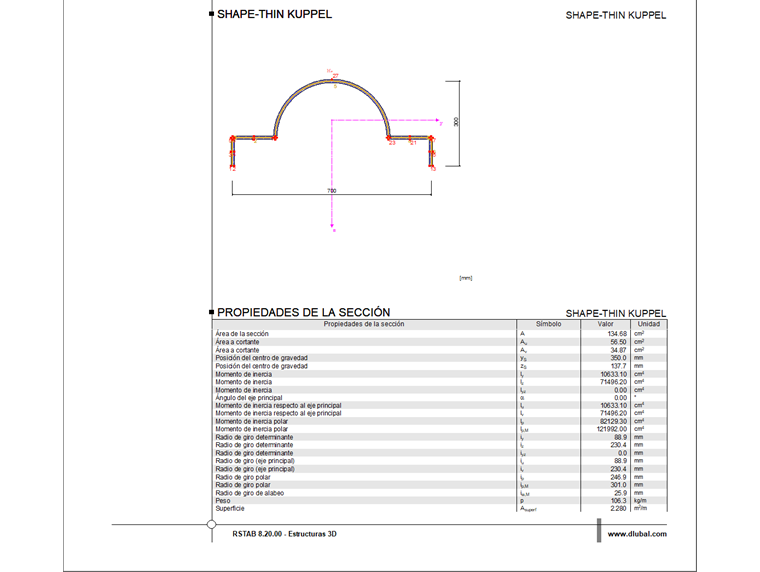

Entonces, se genera el informe con el gráfico y los parámetros de la sección de SHAPE-THIN.
