Учет частного коэффициента надежности γ_Q,T = 1,0 при автоматическом комбинаторике нагрузок по нормам DIN EN 1992-1-1 и DIN EN 1990/NA

Каким образом можно согласно норме DIN EN 1992-1-1/NA: Глава NCI к 2.3.1.2 (3) или DIN EN 1990/NA, глава NDP к A.1.3.1(4) учитывать в автоматических сочетаниях нагрузок частичный коэффициент надежности γ_Q,T, равный 1,0? Standardmäßig wird der Wert γ_Q,T= 1,5 verwendet.

Ответ:

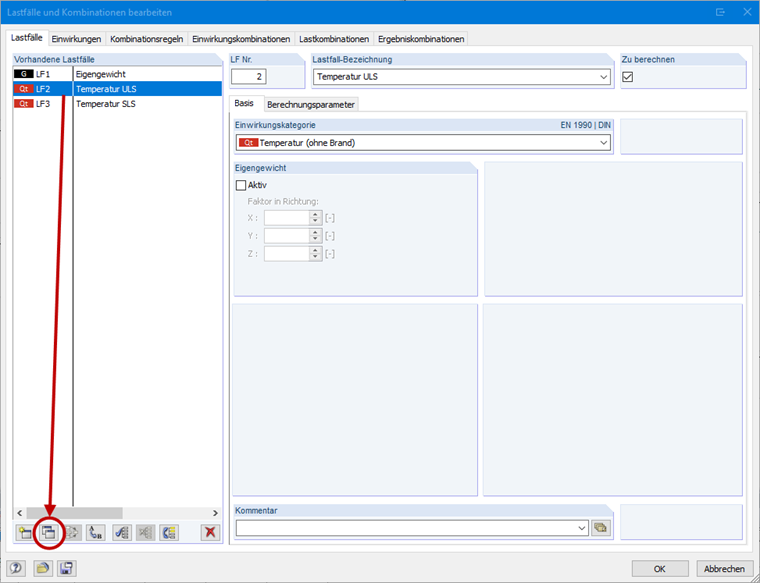

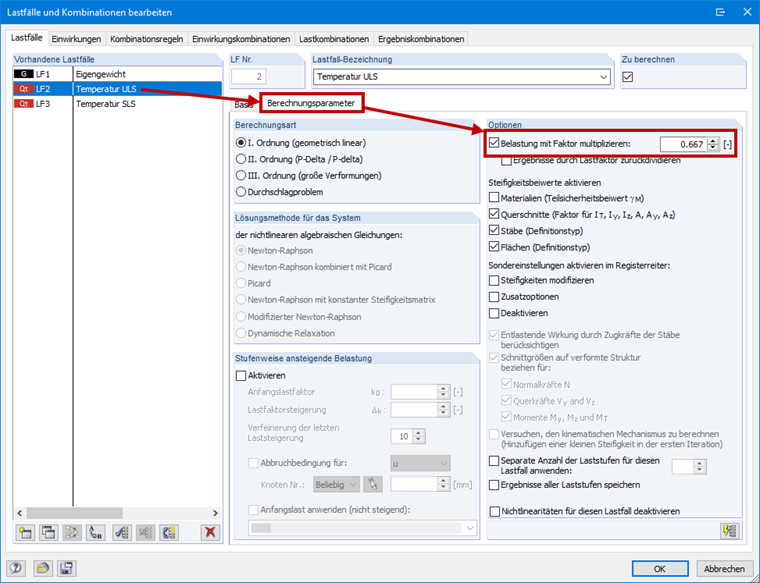

Чтобы реализовать это в программе, необходимо скопировать загружение «Температура» (см. Рисунок 01). Все нагрузки, содержащиеся в загружении, также копируются. Одно загружение используется для сочетаний нагрузок в предельном состоянии по несущей способности (ПС 1г), а другое - в предельном состоянии по пригодности к эксплуатации (ПС 2г). Нагрузка в загружении для ПС 1г теперь умножается на 1,0/1,5 = 0,667 (см. Рисунок 02).

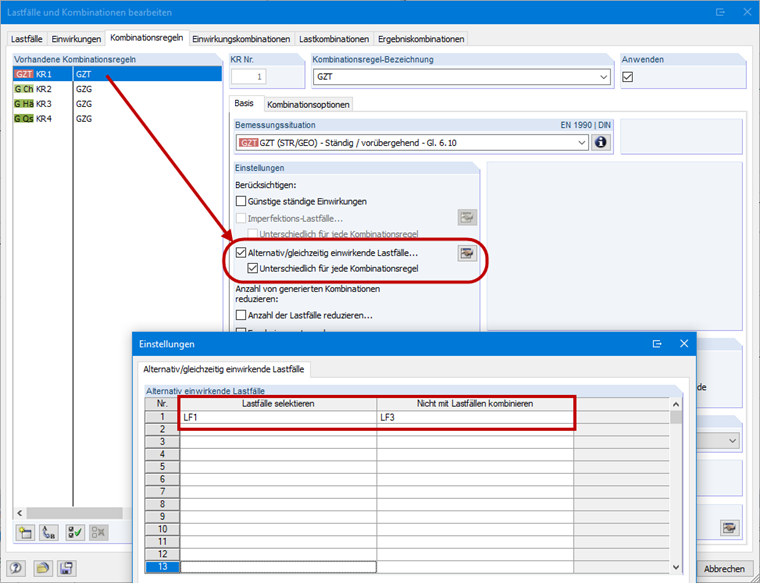

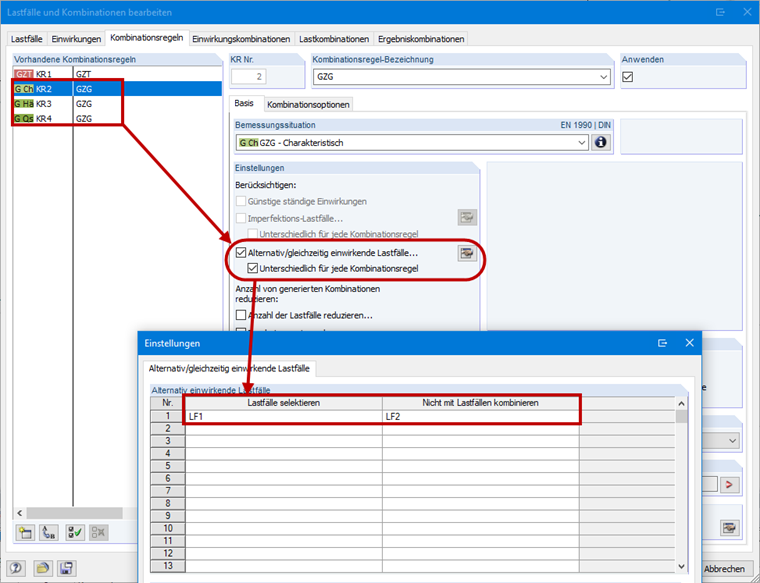

Для того, чтобы оба загружения не возникали одновременно, а только для конкретной расчетной ситуации, в соответствующих правилах комбинирования определены исключения. Für ULS kann ganz einfach der Lastfall Eigengewicht so definiert werden, dass er nicht mit dem Lastfall Temperatur für SLS kombiniert wird (siehe Bild 03). Für SLS genau anders herum, also Lastfall Eigengewicht nicht mit Temperatur für ULS (siehe Bild 04). Dabei ist der Check "Unterschiedlich für jede Kombinationsregel" zu aktivieren.

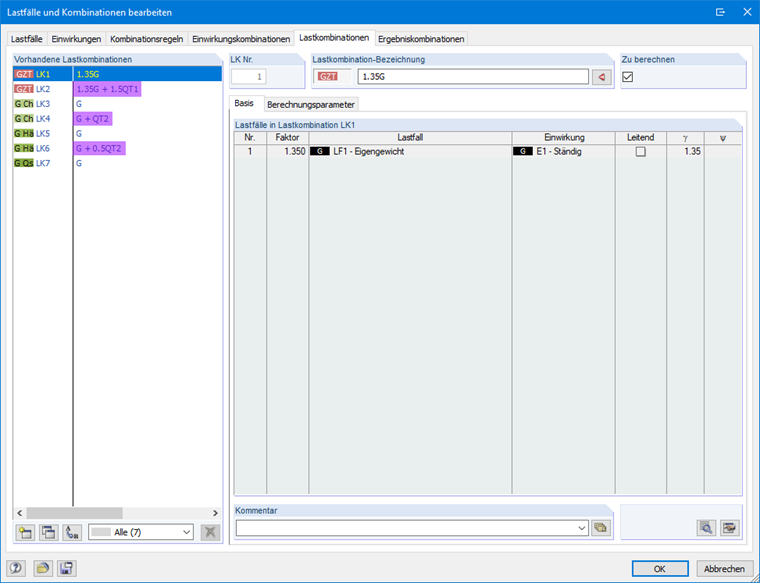

Im Anschluss erhält man die gewünschte Lastkombinatorik (siehe Bild 05).
