Jak mohu podle DIN EN 1992-1-1 / NA: Kapitola NCI Re 2.3.1.2 (3) nebo DIN EN 1990 / NA Kapitola NDP na A.1.3.1 (4) zohlednit dílčí součinitel spolehlivosti γ Q, T v automatickém kombinátoru zatížení 1,0? Hodnota γ Q, T = 1,5 se standardně používá.

Odpověď

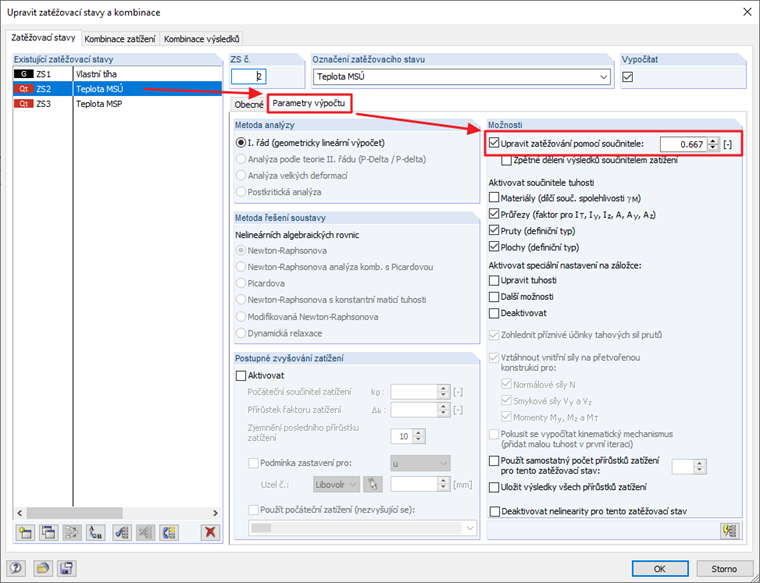

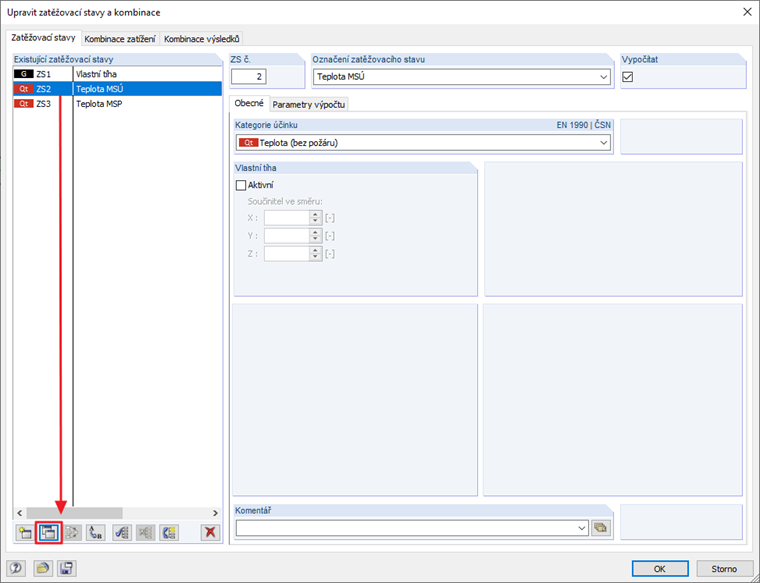

Při implementaci je třeba zkopírovat zatěžovací stav "Teplota" (viz Obrázek 01). Všechna zatížení obsažená v daném zatěžovacím stavu se zkopírují. Jeden zatěžovací stav se používá pro zatěžovací stav v mezním stavu únosnosti (ULS), druhý pro mezní stav použitelnosti (SLS). Zatížení zatížením v zatěžovacím stavu u ULS se nyní vynásobí hodnotou 1.0 / 1.5 = 0.667 (viz obrázek 02).

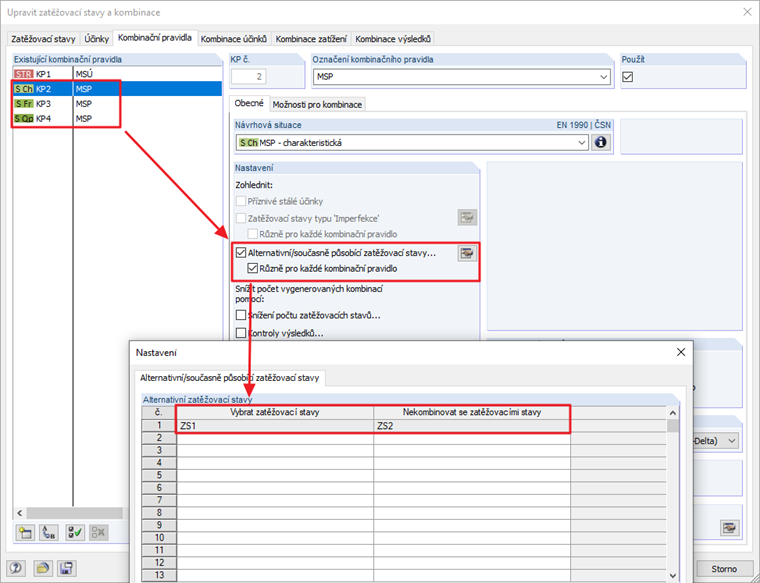

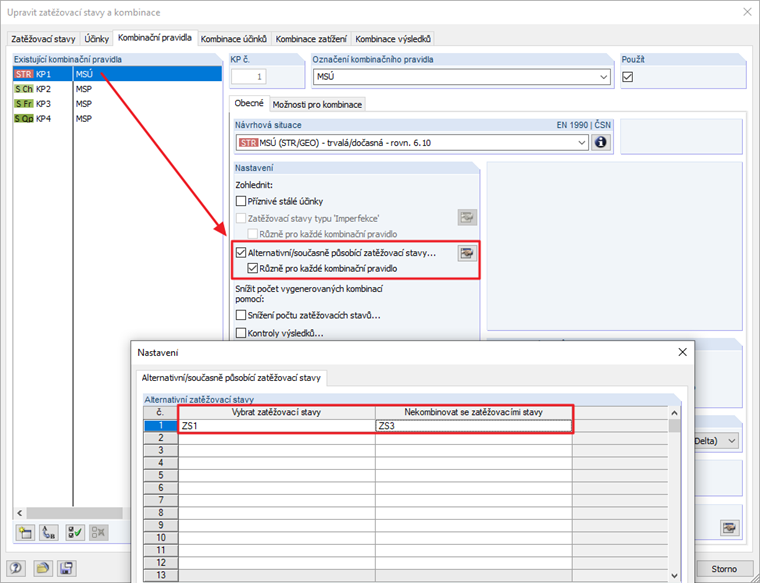

Pokud se obě zatěžovací stavy nezobrazí současně, ovšem pouze pro konkrétní návrhovou situaci se v příslušných kombinačních pravidlech stanoví výjimky. U ULS je velmi jednoduché definovat zatěžovací stav vlastní tíhy tak, aby nebyl spojen s případem pro uživatelem definovaným teplotním režimem pro SLS (viz obrázek 03). Přesný opak pro SLS, tj. Zatěžovací stav vlastní tíhu ne s teplotou pro ULS (viz obrázek 04). Je třeba aktivovat kontrolu "Různé pro každou kombinaci výrazů".

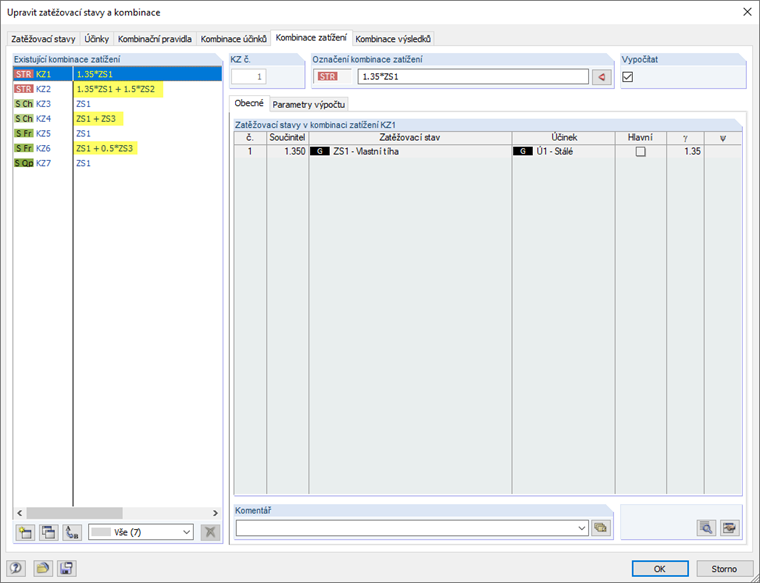

Potřebný kombinátor zatížení pak získáme (viz obrázek 05).

Klíčová slova

Stanovení lineárně-elastických vnitřních sil Teplota Vetknutí Neporušená
