Wie kann ich gemäß DIN EN 1992-1-1/NA: Kapitel NCI Zu 2.3.1.2 (3) bzw. DIN EN 1990/NA Kapitel NDP zu A.1.3.1(4) den Teilsicherheitsbeiwert γQ,T in der automatischen Lastkombinatorik mit 1,0 berücksichtigen? Standardmäßig wird der Wert γQ,T= 1,5 verwendet.

Antwort

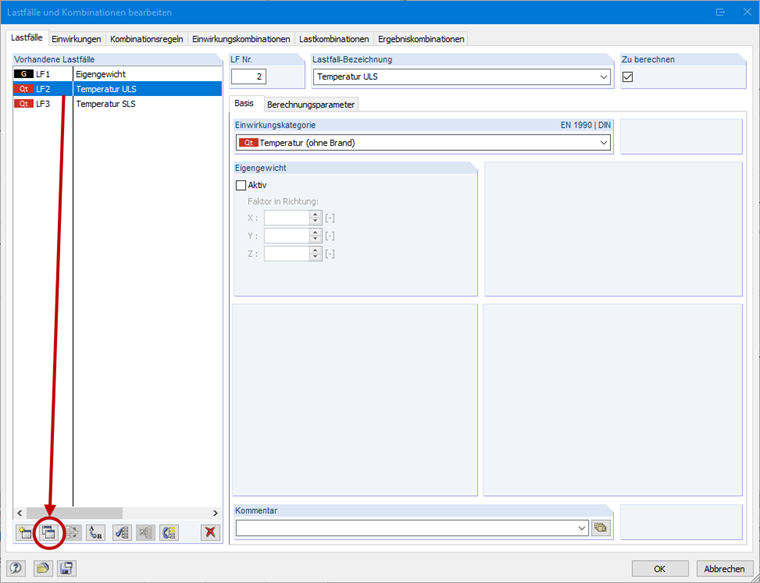

Um dies im Programm umzusetzen, muss der Lastfall "Temperatur" kopiert werden (siehe Bild 01). Dabei werden alle im Lastfall befindlichen Lasten mit kopiert. Ein Lastfall dient für die Lastkombinationen im Grenzzustand der Tragfähigkeit (ULS), der andere für den Grenzzustand der Gebrauchstauglichkeit (SLS). Die Belastung im Lastfall für ULS wird nun mit 1,0/1,5=0,667 multipliziert (siehe Bild 02).

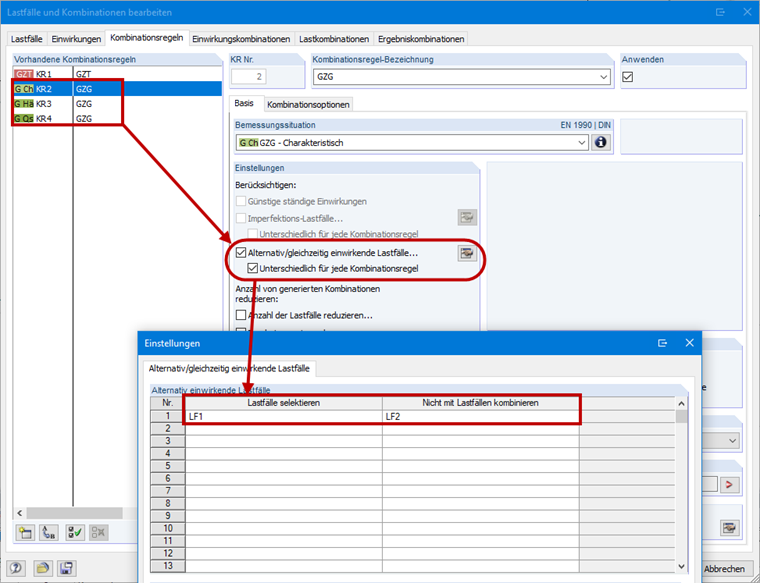

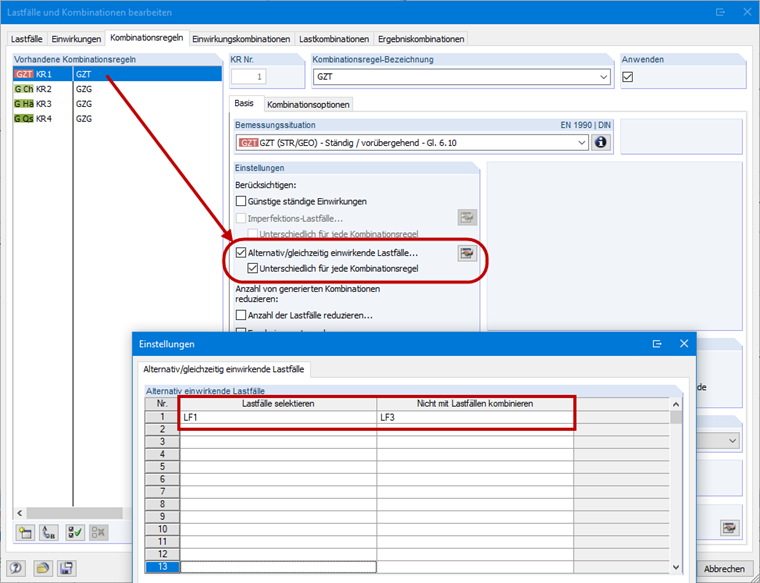

Damit die beiden Lastfälle nicht gleichzeitig auftreten, sondern nur für die bestimmte Bemessungssituation, werden in den jeweiligen Kombinationsregeln Ausnahmen bestimmt. Für ULS kann ganz einfach der Lastfall Eigengewicht so definiert werden, dass er nicht mit dem Lastfall Temperatur für SLS kombiniert wird (siehe Bild 03). Für SLS genau anders herum, also Lastfall Eigengewicht nicht mit Temperatur für ULS (siehe Bild 04). Dabei ist der Check "Unterschiedlich für jede Kombinationsregel" zu aktivieren.

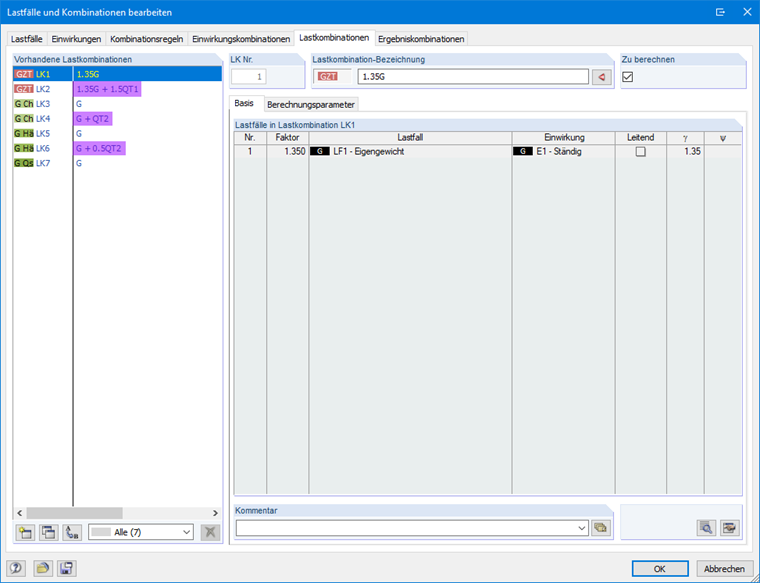

Im Anschluss erhält man die gewünschte Lastkombinatorik (siehe Bild 05).

Schlüsselwörter

Linear-elastische Schnittgrößenermittlung Temperatur Zwang Ungerissen
