FAQ 003164 ES
14. junio 2019
003164
¿Cómo puedo considerar el coeficiente parcial de seguridad γQ,T en la combinación de carga automática con 1.0 en combinación con DIN EN1992-1-1/NA: capítulo NCI 2.3.1.2(3) o DIN EN 1990/NA Capítulo NDP A.1.3.1(4)? El valor γQ,T = 1,5 se usa de forma predeterminada.
Respuesta

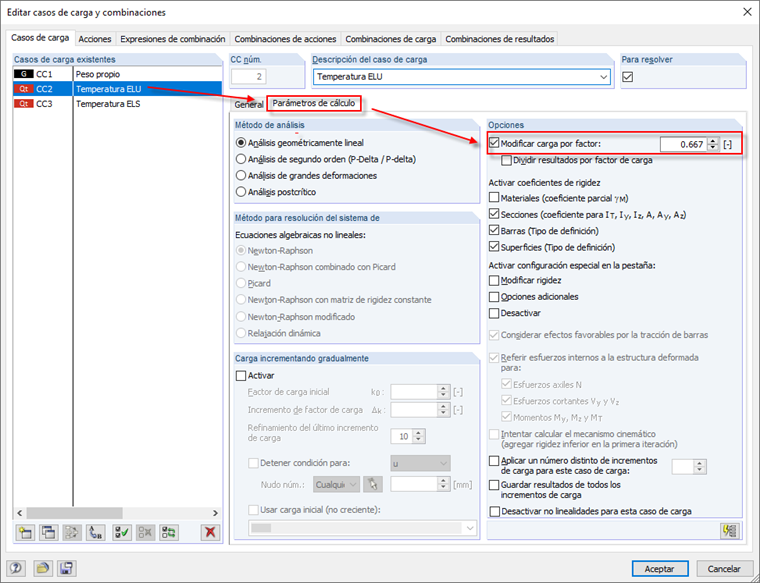

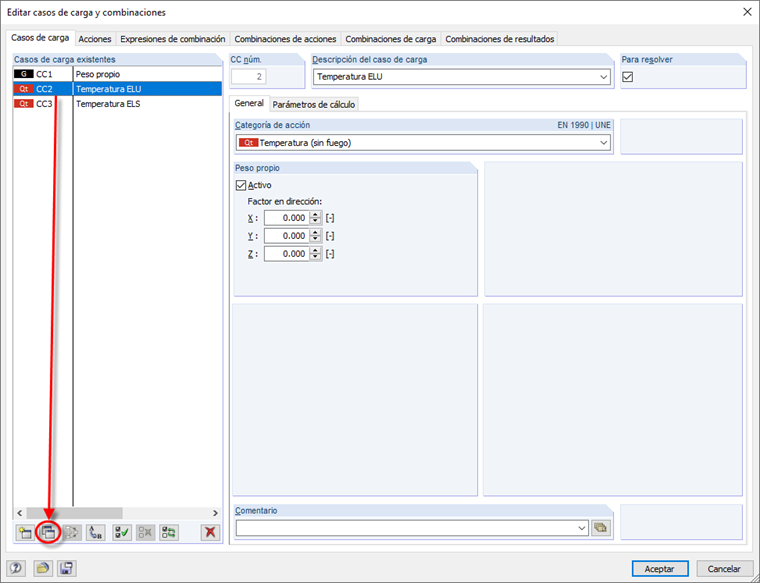

Para aplicar esto en el programa, es necesario copiar el caso de carga de "Temperatura" (ver figura 01). También se van a copiar todas las cargas en el caso de carga. Uno de los casos de carga se utiliza para las combinaciones de carga en el estado límite último (ELU), el otro para el estado límite de servicio (ELS). La aplicación de la carga en el caso de carga para ELU ahora se multiplica por 1,0/1,5 = 0,667 (ver figura 02).

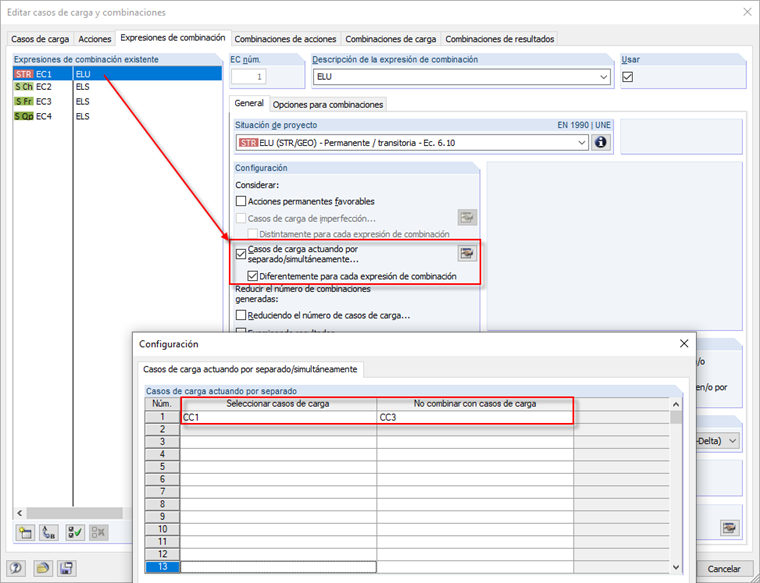

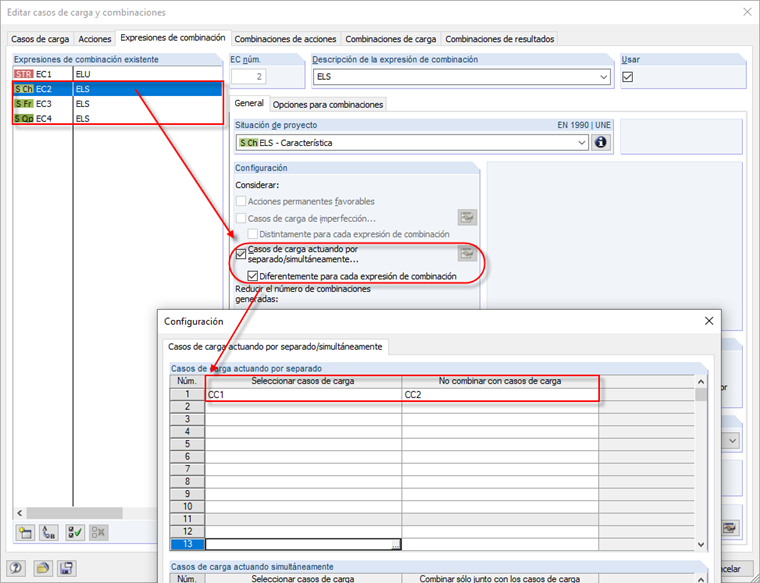

Para asegurar que ambos casos de carga no se dan de forma simultánea, sino sólo para la situación de cálculo específica, se determinan las excepciones en las expresiones de combinación respectivas. Para el ELU, es bastante fácil definir el caso de carga de peso propio de forma que no se combine con el caso de carga de temperatura para el ELS (ver figura 03). Para el ELS se aplica exactamente al revés, que quiere decir que el caso de carga del peso propio no se combina con el de la temperatura para el ELS (ver figura 04). En este caso, se debe activar la opción "Diferentemente para cada expresión de combinación".

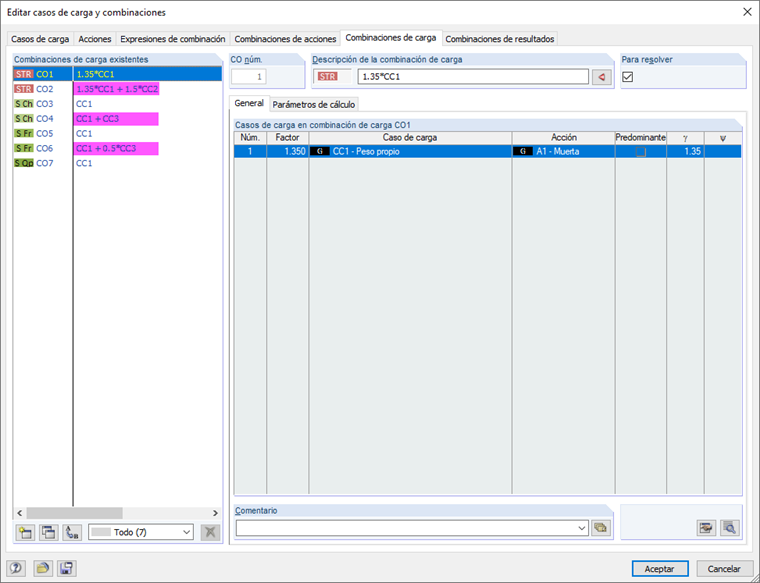

Las combinaciones de carga deseadas se obtienen de esta forma (ver figura 05).
Palabras clave
Determinación elástica lineal de los esfuerzos internos Temperatura Coacción Sin fisurar
