Определение классов сечения для криволинейных частей сечения

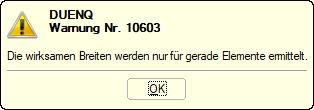

При определении эффективных характеристик сечения по норме EN 1993‑1‑1, EN 1993‑1‑5 или EN 1999‑1‑1, программа SHAPE‑THIN отображает предупреждающее сообщение о том, что эффективная ширина определяется только для прямых элементов. Что это значит?


Ответ:

Класс сечения определяется по норме EN 1993‑1‑1 и EN 1999‑1‑1 с помощью максимального соотношения ширины к ширине c/t или b/t частей сечения, подверженных сжатию. Норма EN 1993‑1‑1 и EN 1999‑1‑1 покрывают только различные прямые части c/t или b/t. Именно потому классификация и определение полезной ширины невозможны для криволинейных профилей c/t или b/t.


Автор

Г-жа фон Бло оказывает техническую поддержку нашим клиентам и отвечает за разработку программы SHAPE‑THIN, а также стальных и алюминиевых конструкций.



;
