Respuesta:
La clase de sección se define según EN 1993-1-1 y EN 1999-1-1 por la relación anchura/anchura máxima c/to b/t de las partes de la sección sometidas a compresión. EN 1993-1-1 o EN 1999-1-1 sólo cubren varias partes c/to b/t rectas. Por lo tanto, no es posible la clasificación y determinación de los anchos eficaces para las secciones curvas c/t o b/t.
Pregunta

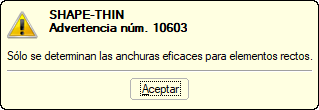

Al determinar las propiedades de la sección eficaz según EN 1993-1‑1, EN 1993‑1‑5 o EN 1999̩1‑1, SHAPE-THIN muestra un mensaje de advertencia que dice que las anchuras eficaces sólo se determinan para elementos rectos. ¿Qué significa?
