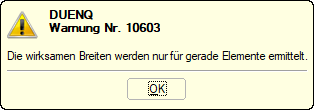

Bei der Ermittlung der wirksamen Querschnittswerte nach EN 1993-1-1, EN 1993-1-5 oder EN 1999-1-1 gibt DUENQ die Warnmeldung aus, dass die wirksamen Breiten nur für gerade Elemente ermittelt werden. Was hat das zu bedeuten?

Question

Bei der Ermittlung der wirksamen Querschnittswerte nach EN 1993-1-1, EN 1993-1-5 oder EN 1999-1-1 gibt DUENQ die Warnmeldung aus, dass die wirksamen Breiten nur f&#252;r gerade Elemente ermittelt werden. Was hat das zu bedeuten?

Accepted Answer

Die Querschnittsklasse wird nach EN 1993-1-1 bzw. EN 1999-1-1 &#252;ber das maximale Breiten-Dickenverh&#228;ltnis c/t bzw. b/t der druckbeanspruchten Querschnittsteile definiert. EN 1993-1-1 bzw. EN 1999-1-1 nennen nur verschiedene gerade c/t- bzw. b/t- Teile. F&#252;r gekr&#252;mmte c/t- bzw. b/t- Teile ist daher eine Klassifizierung und eine Ermittlung der wirksamen Breiten nicht m&#246;glich.

Definition der Querschnittsklasse für gekrümmte Querschnittsteile
