La classe della sezione trasversale è definita secondo EN 1993-1 e EN 1999-1 dal rapporto larghezza/larghezza massimo c/to b/t delle parti della sezione trasversale sottoposte a compressione. EN 1993-1 o EN 1999-1 riguardano solo varie parti diritte c/t o b/t. Pertanto, la classificazione e la determinazione delle larghezze efficaci non è possibile per le sezioni curve c/t o b/t.
Domanda

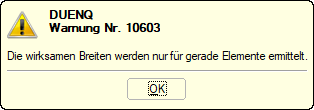

Quando si determinano le proprietà della sezione trasversale efficace secondo EN 1993-1, EN 1993-1-5 o EN 1999-1-1, SHAPE-THIN visualizza un messaggio di avviso dicendo che le larghezze efficaci sono determinate solo per gli elementi diritti. Cosa significa?
