Все силы и моменты, полученные узлами или элементами КЭ от заданных нагрузок, можно легко отобразить в навигаторе проектов с помощью флажков под записью «Распределение нагрузки».
Силы конечных элементов затем можно отобразить относительно общей системы координат XYZ или местных осей поверхности xyz. Все заданные нагрузки можно легко проверить с помощью сетки нагрузок. У произвольных сосредоточенных нагрузок так можно, например, проверить, действует ли нагрузка на все поверхности, указанные в списке.

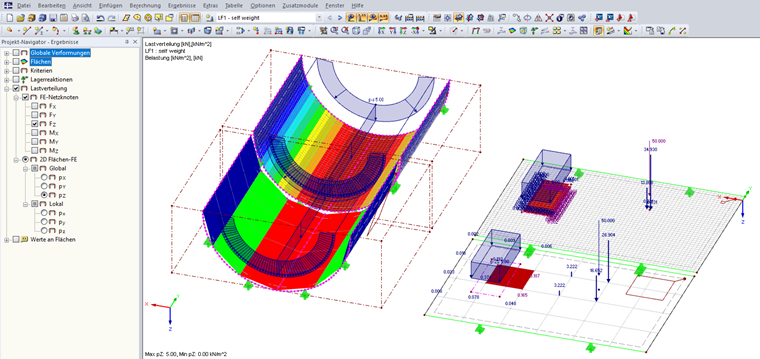

Для линейных и произвольных нагрузок потом может важную роль сыграть также размер сетки КЭ. Например, если к поверхности с грубой сеткой КЭ приложить геометрически малую произвольную нагрузку, то она будет распределяться по значительно большей поверхности (см. Рисунок 01).
