Jak mohu zkontrolovat v mém FE modelu, že se do modelu také správně vnesla použitá zatížení?

Odpověď

Pomocí zaškrtávacích políček v položce navigátoru "Průběh zatížení" lze zobrazit síly a momenty, které uzly sítě KP nebo konečné prvky budou mít ze zadaných zatížení.

Síly konečných prvků je možné zobrazit vzhledem ke globálnímu souřadnému systému XYZ nebo k lokálním osám xyz plochy. Na základě zatížení sítě je možné zkontrolovat zadaná zatížení. Lze tak například u volných osamělých zatížení zkontrolovat, zda zatížení působí na všechny plochy, které jsou uvedené uvedené v seznamu ploch.

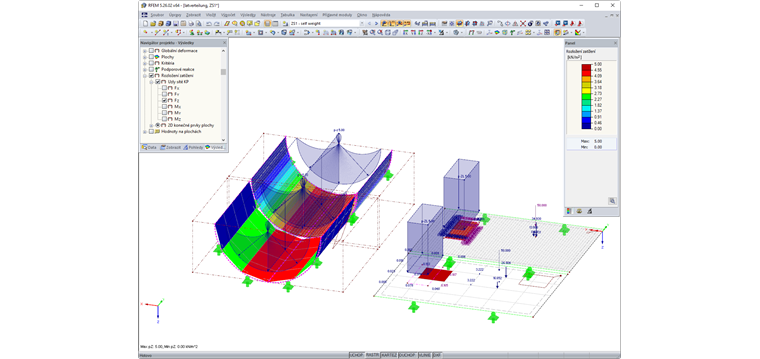

U zatížení na linii a u volných zatížení může být důležitá velikost sítě prvků modelu. Například zadání geometricky malého volného obdélníkového zatížení na plochu s hrubou sítí konečných prvků vede k rozdělení zatížení na mnohem větší plochu (viz Obrázek 1).
