¿Cómo puedo comprobar mi modelo de EF si las cargas aplicadas por mí también se introducen correctamente en el modelo?

Respuesta

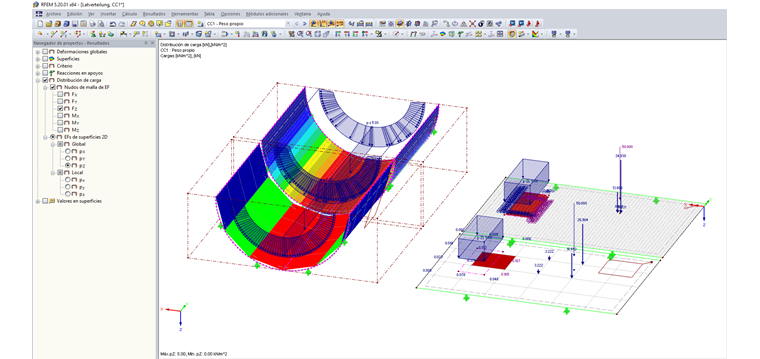

Use las casillas de verificación en el navegador de "Distribución de carga" para mostrar los esfuerzos y momentos recibidos por los elementos finitos o nudos de EF desde las cargas introducidas.

Los esfuerzos de los EF se pueden representar en el sistema de ejes global XYZ o en las superficies xyz del eje local. Las cargas de malla le permiten comprobar las cargas introducidas. Para las cargas concentradas libres, por ejemplo, puede comprobar si la carga actúa en todas las superficies especificadas en la lista de superficies.

Para cargas lineales y cargas libres, el tamaño de la malla EF del modelo puede ser importante. Por ejemplo, aplicar una carga libre rectangular geométricamente pequeña a una superficie con una malla de EF gruesa, da como resultado que la carga se extienda sobre una superficie considerablemente más grande (ver figura 01).

Palabras clave

Distribución de carga Comprobación de la carga
