Можно экспортировать результаты поиска формы? Например, в файл dxf?

Ответ

Результат поиска формы может быть экспортирован в файл dxf.


Для этого имеется несколько возможностей.

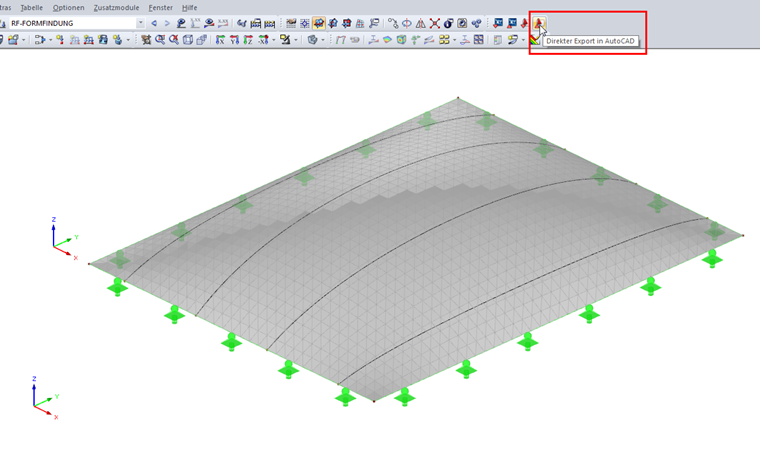

Например, можно использовать «Прямой экспорт» в файле dxf.
Пожалуйста, обратите внимание, что AutoCAD должен быть запущен в качестве приложения в фоновом режиме.

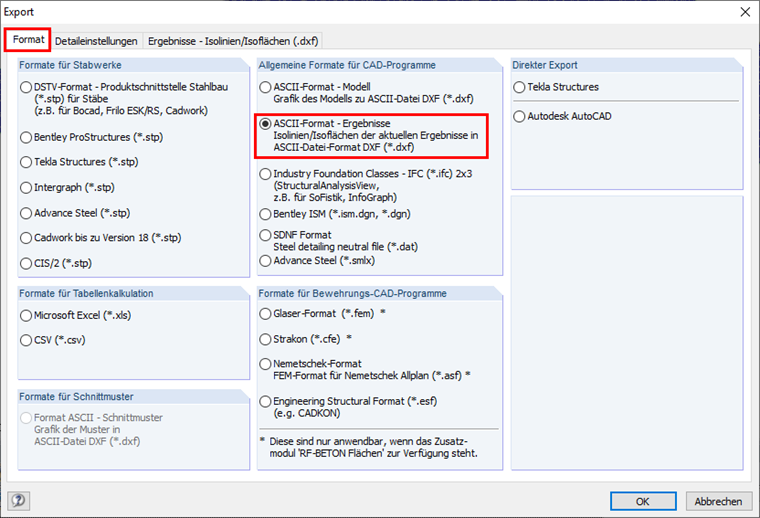

Кроме того, можно использовать функцию экспорта с помощью меню Файл.

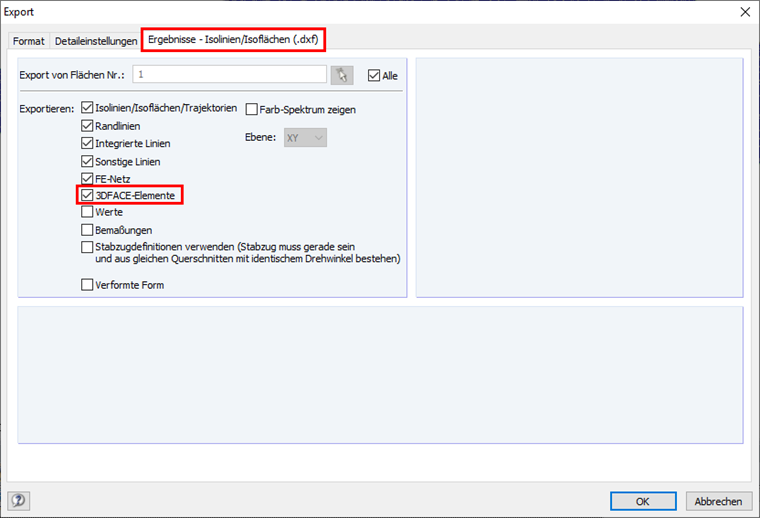

Важно, чтобы 3D граничные элементы были экспортированы.



К сожалению, нет прямого интерфейса с Autodesk Revit.
Тем не менее вебинар о мембранных структурах показал возможный рабочий процесс для интеграции экспорта в модель Revit. См. Следующую ссылку.

Ключевые слова

Поиск формы Dxf Revit Экспорт Мембрана
