Проверяет ли программа длину перехлеста вертикальных хомутов блочного фундамента с гладкими стенками подколонника?

Ответ

Расчет блочного или ковшового фундамента с гладкими стенками ковша выполняется на основе анализа горизонтальных составляющих Ho и Hu.

В этом случае удерживающий момент в основании колонны преобразуется в горизонтальную составляющую на верхней стороне (Ho) и на нижней стороне (Hu).

Для блочных и ковшовых фундаментов с гладкими стенками ковша не рассчитываются вертикальные компоненты, которые можно использовать в расчете анкеровки.

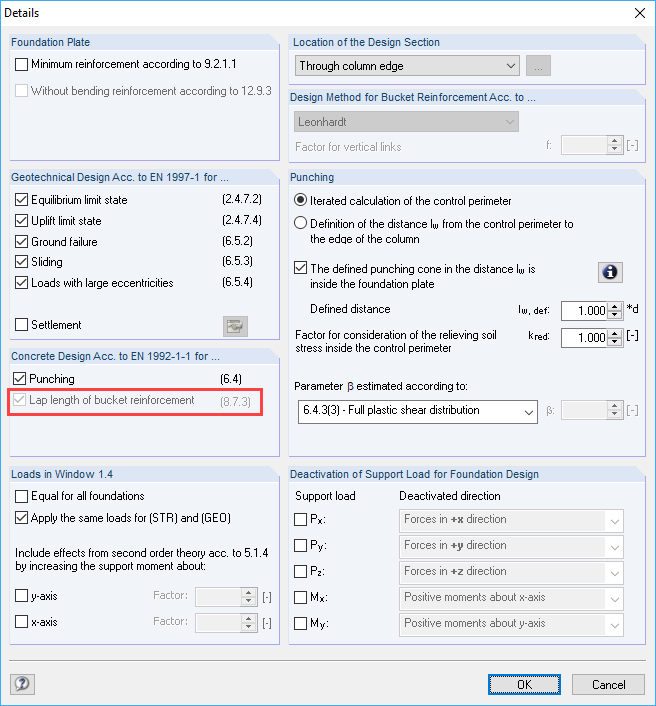

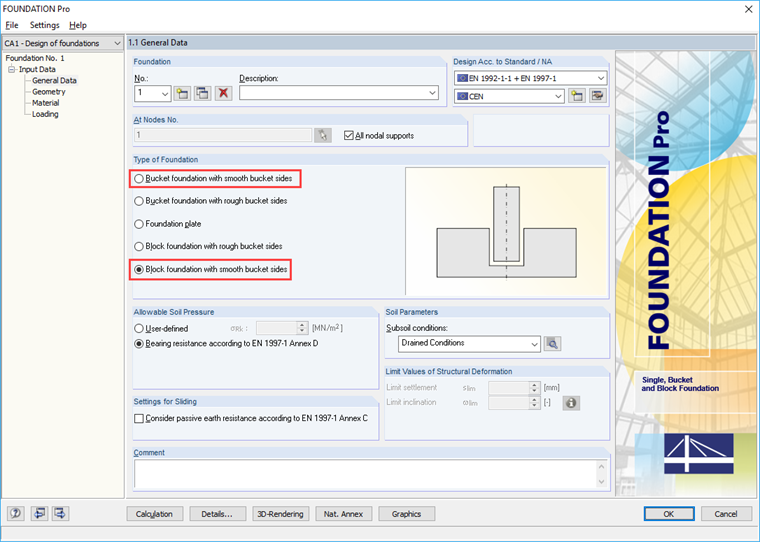

Смотрите изображение 01 и изображение 02.

Иная ситуация обстоит с блочным и ковшовым фундаментом с шероховатыми стенками ковша. В этом случае можно в подробностях активировать расчет длины перехлеста арматуры ковша.

Ключевые слова

подколонник Блок Сглаживание Шероховатый FOUNDATION анкеровка Сечение сжато. Трещины не возникают. Арматура
