FAQ 003446 ES

Preguntas y respuestas útiles

  • Preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

¿El programa ha comprobado la longitud del solape de armadura de cáliz de una cimentación en bloque con superficies lisas?

Respuesta

El cálculo de una cimentación en bloque así como una cimentación en cáliz con superficies lisas se realiza al analizar los componentes horizontales Ho y Hu.

En este caso, el momento de coacción en la base del pilar se convierte en una componente horizontal en el lado superior (Ho) y en el lado inferior (Hu).

Para cimentaciones en bloque y en cáliz con superficies lisas, no se calcula ninguna componente vertical para que se use en el cálculo del anclaje.

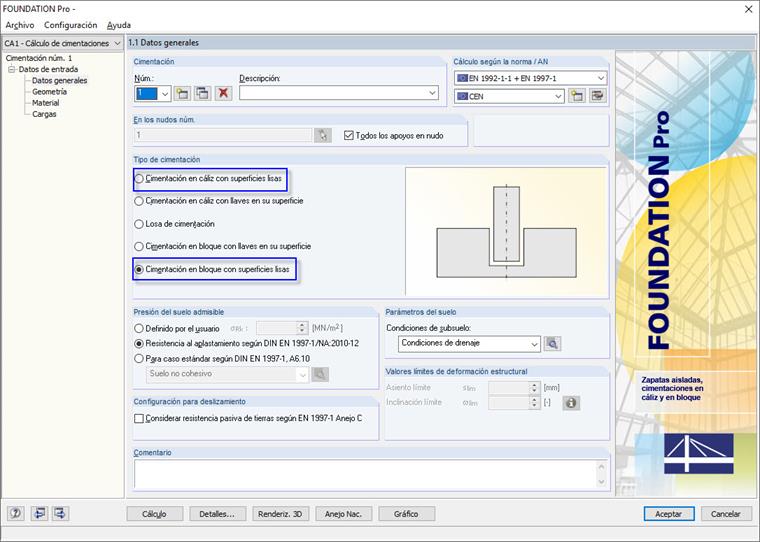

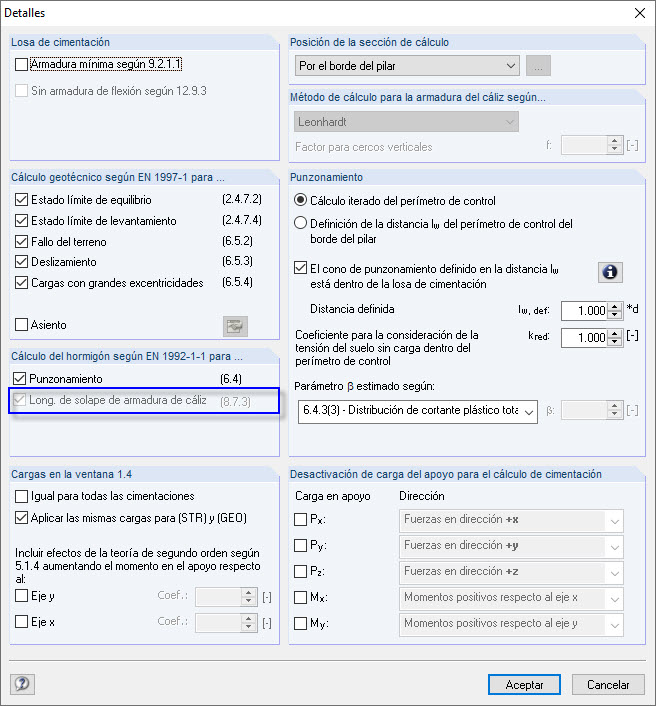

Ver imagen 01 e imagen 02.

La situación es diferente con las cimentaciones en bloque y en cáliz con llaves en su superficie. En este caso, puede activar el cálculo de la longitud de solape de una armadura de cáliz en los "Detalles".

Palabras clave

cáliz Bloque Aplanar Rugosa cimentación Anclaje Cerco Armadura
