Wird bei einem Blockfundament mit glatten Köcherinnenseiten die Übergreifungslänge der vertikalen Bügel überprüft?

Antwort

Die Bemessung des Blockfundaments und auch des Köcherfundaments mit glatten Köcherinnenseiten wird über den Nachweis der Horizontalkomponenten Ho und Hu durchgeführt.

Hierbei wird das Einspannmoment am Stützenfuß in eine Horizontalkomponente auf der Oberseite (Ho) und auf der Unterseite (Hu) umgerechnet.

Beim Block- und Köcherfundament mit glatten Innenseiten wird keine Vertikalkomponente errechnet, mit welcher der Nachweis der Verankerung geführt werden könnte.

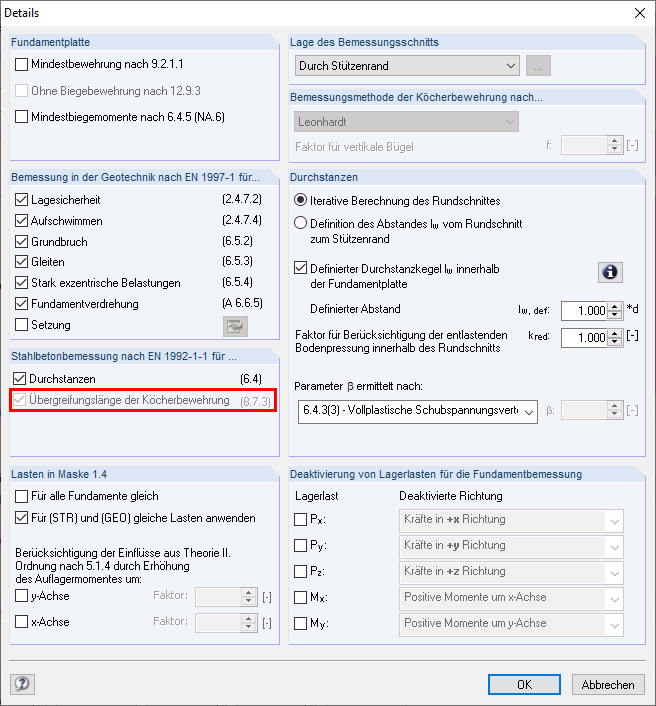

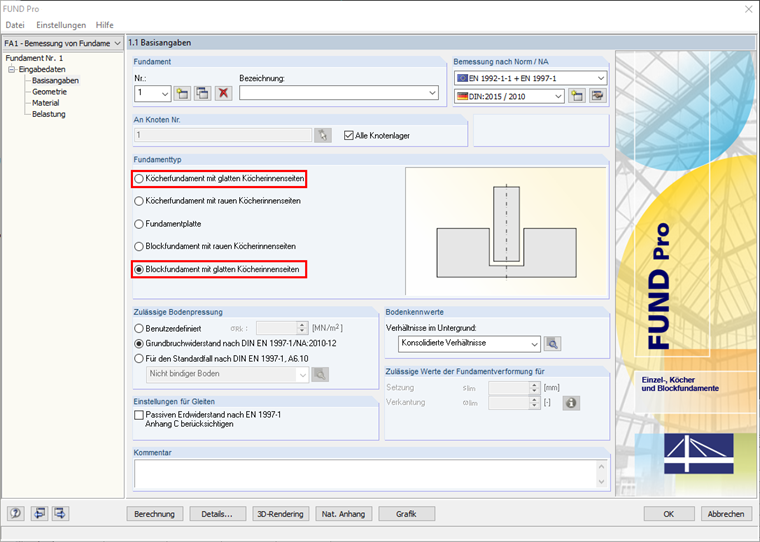

Siehe hierzu die Bilder 01 und 02.

Anders verhält es sich beim Block- und Köcherfundament mit rauen Köcherinnenseiten. Hierbei kann in den Details der Nachweis der Übergreifungslänge der Köcherbewehrung aktiviert werden.

Schlüsselwörter

Köcher Block Glatt Rau Fundament Verankerung Bügel Bewehrung
