Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?

Odpověď

Posouzení blokového základu a kalichového základu s hladkými boky kalichu se provádí na základě posouzení vodorovných složek Ho a Hu.

V tomto případě se mezní moment v patě sloupu převede na vodorovnou složku na horní straně (Ho) a na spodní straně (Hu).

U blokových a kalichových základů s hladkými stranami kalichu se pro posouzení ukotvení nepočítá žádná svislá složka.

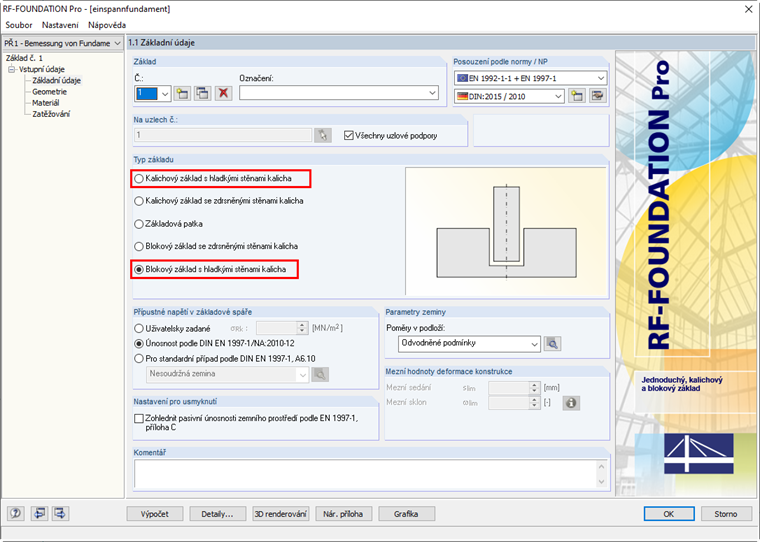

Viz Obrázek 01 a Obrázek 02.

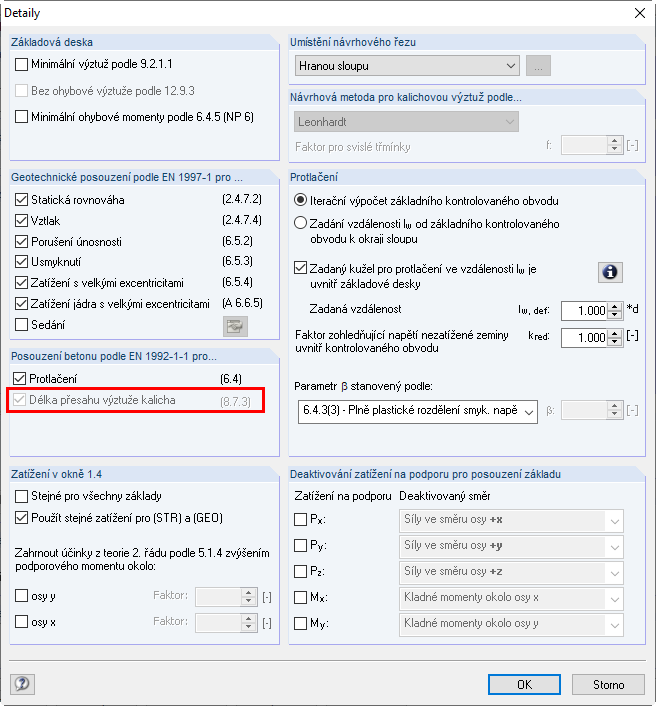

Jiná situace je u základových bloků a kalichů se zdrsněnými stranami kalicha. V tomto případě můžete aktivovat posouzení délky přesahu výztuže kalicha v Detaily.
