Ответ:

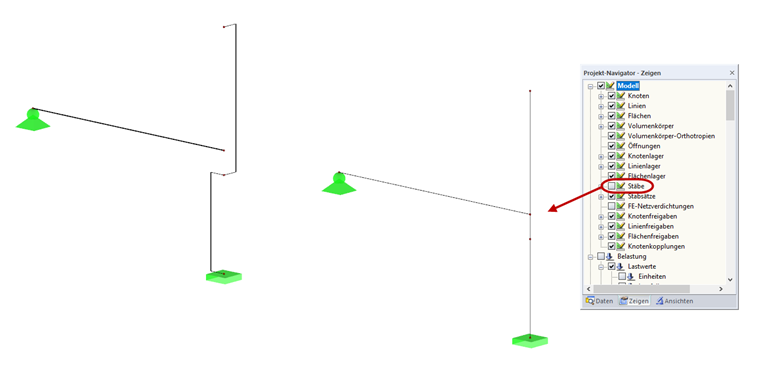

Это может быть вызвано определением эксцентриситетов стержня. Дело в том, что у эксцентричных стержней для лучшего обзора исходные линии автоматически скрываются. В некоторых случаях может казаться, что конец стержня не имеет достаточной опоры (см. Рисунок 01, слева), но линия решетки притом действует на заднем плане. Это можно четко отобразить, скрыв стержни в навигаторе «Изобразить» (см. Рисунок 01, справа).

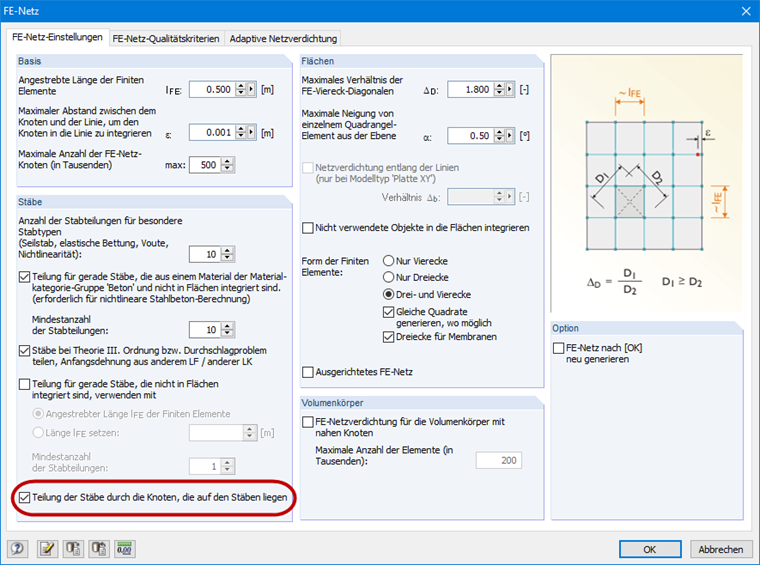

На Рисунке 01 dalee vidno, čto линия в общем узле не разделена геометрически. Именно потому в данном случае отсутствует графическая линия соединения, отображающая эксцентриситет. Однако из-за настроек, показанных на Рисунке 02, узел по-прежнему находится в одной сетке вместе с вертикальным стержнем.

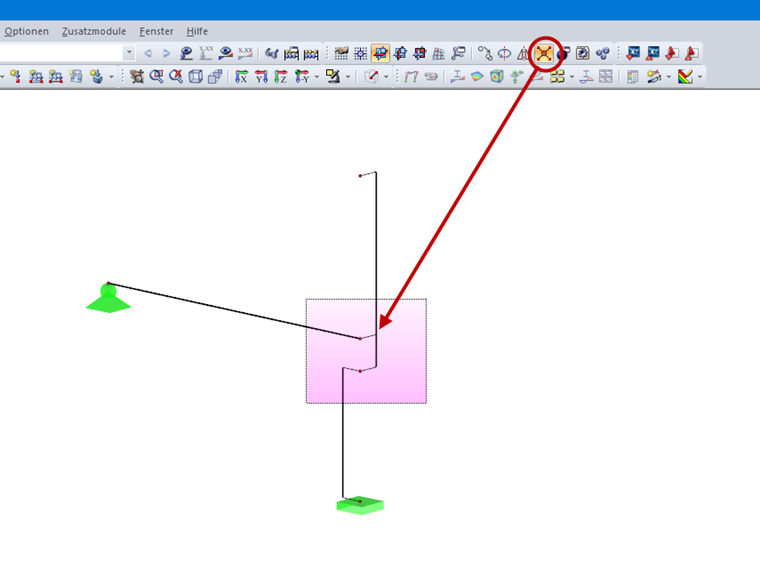

Um die grafische Verbindungslinie sichtbar zu machen, sollte der Stab bzw. die Linie an diesem Knoten geteilt werden (siehe Bild 03).
