Instabilidade em falta apesar de uma barra ser insuficiente

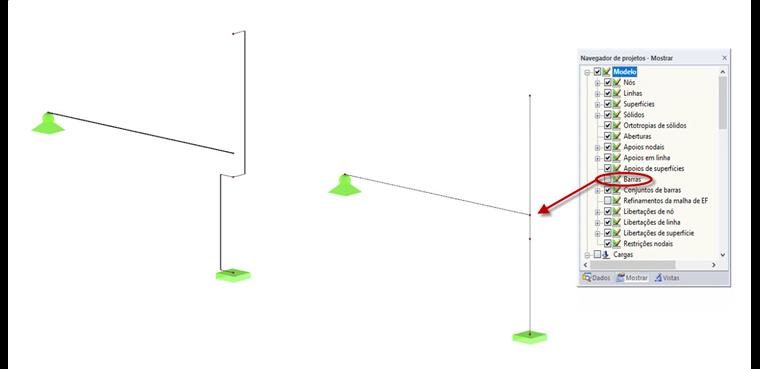

A causa pode ser a definição das excentricidades de barra. Para uma melhor visão geral, as linhas de origem são ocultadas automaticamente para as barras excêntricas. Em alguns casos, pode parecer que uma das extremidades da barra não está suficientemente apoiada (ver Figura 01, esquerda). No entanto, a linha de malha atua em segundo plano. Esta ação torna-se claramente evidente ao ocultar as barras no navegador Mostrar (ver Figura 01, direita).

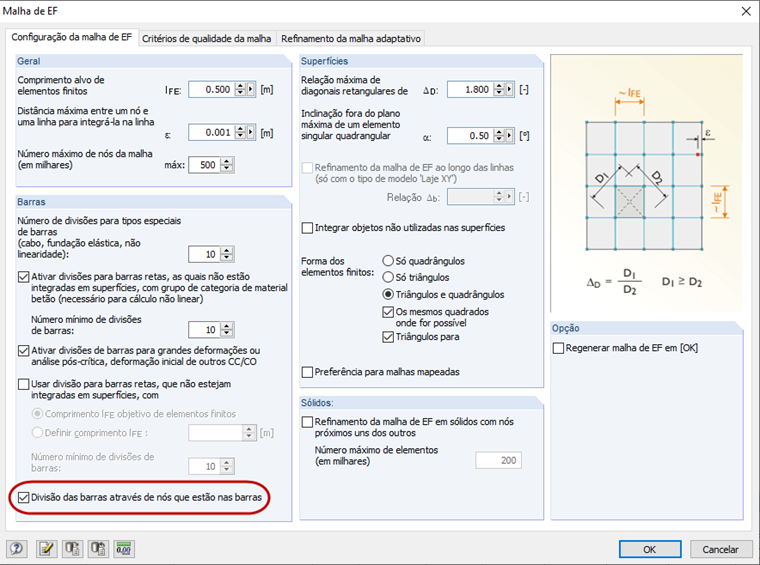

Na Figura 01, a linha no nó comum não foi separada geometricamente. Por esse motivo, não resulta deste caso qualquer linha de ligação gráfica que represente a excentricidade. No entanto, devido à configuração apresentada na Figura 02, o nó continua ligado em rede com a barra vertical.

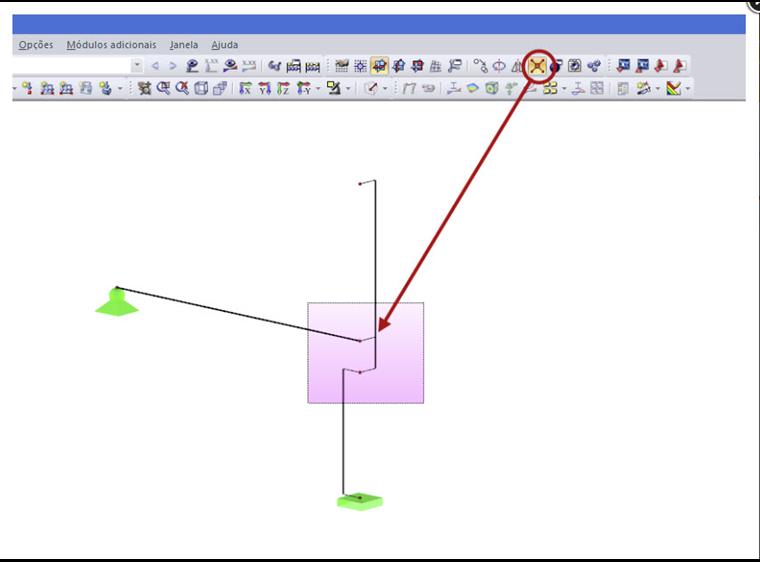

Para visualizar a linha de ligação gráfica, é recomendado dividir a barra ou linha neste nó (ver Figura 03)

FAQ

[EN] FAQ 003583 | Uma barra aparentemente com insuficiente apoio não conduz à instabilidade ...

Apresentação com barras e sem barras

Configuração da malha de EF

Ferramenta "Unir"
