FAQ 003583 ES

12. septiembre 2019

Gerhard Rehm Resultados RFEM

Una barra aparentemente insuficientemente soportada no conduce a la inestabilidad de todo el sistema. ¿Cuál es el motivo?

Respuesta

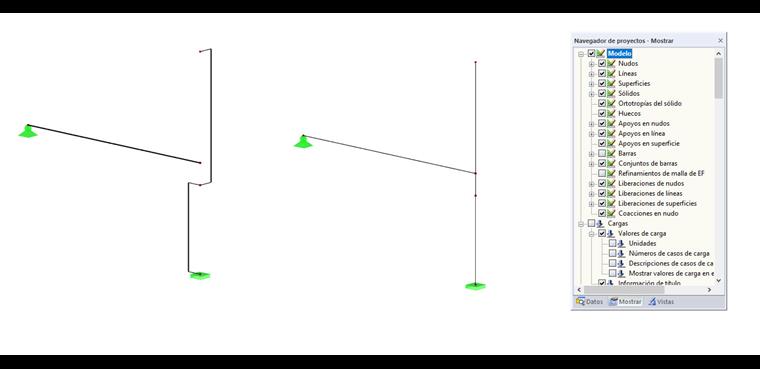

La causa puede ser la definición de las excentricidades de la barra. Para una mejor visión general, las líneas de origen se ocultan automáticamente para las barras excéntricas. En algunos casos, puede parecer que el extremo de una barra no está suficientemente soportado (ver figura 01, izquierda). Sin embargo, la línea mallada actúa en segundo plano. Esto se puede mostrar claramente al ocultar las barras en el navegador de pantallas (ver figura 01, derecha).

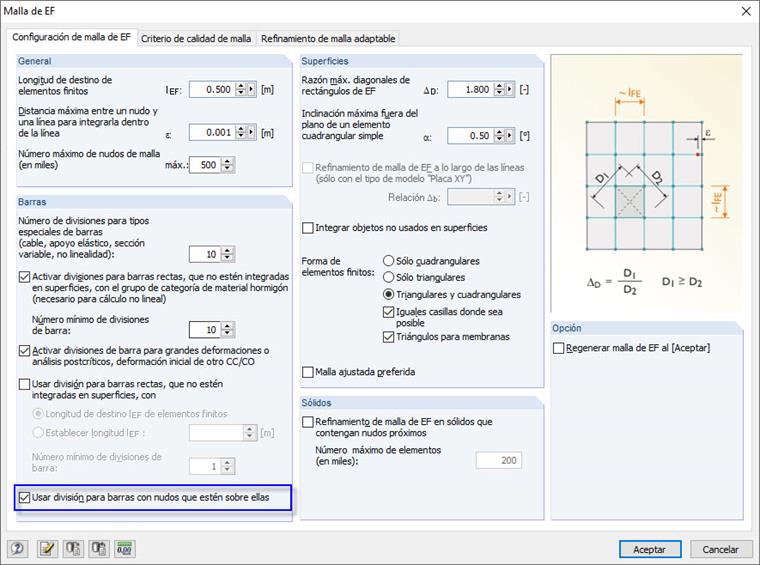

En la figura 01, la línea en el nudo común no se ha separado geométricamente. Por esta razón, en este caso no hay una línea de conexión gráfica que represente la excentricidad. Sin embargo, debido a la configuración que se muestra en la figura 02, el nudo todavía está conectado en red con la barra vertical.

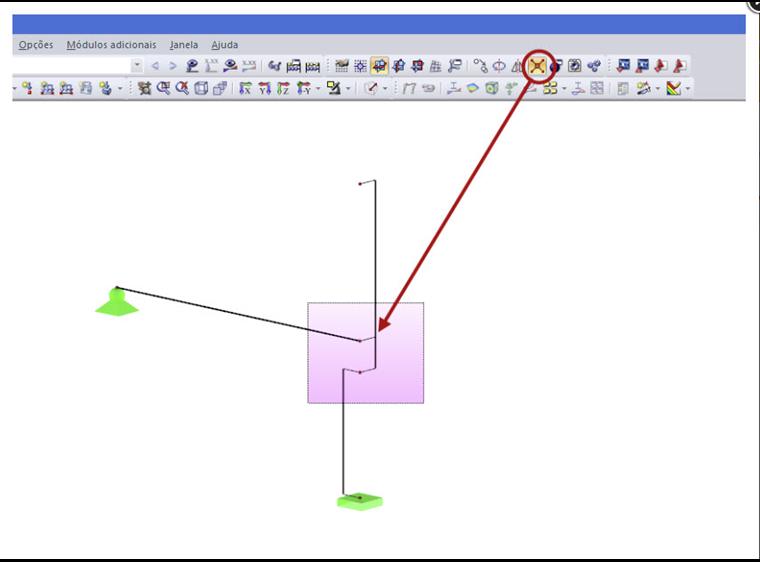

Para visualizar la línea de conexión gráfica, se recomienda dividir la barra o línea en este nudo (ver figura 03)

Palabras clave

Excentricidad Inestable Apoyos
