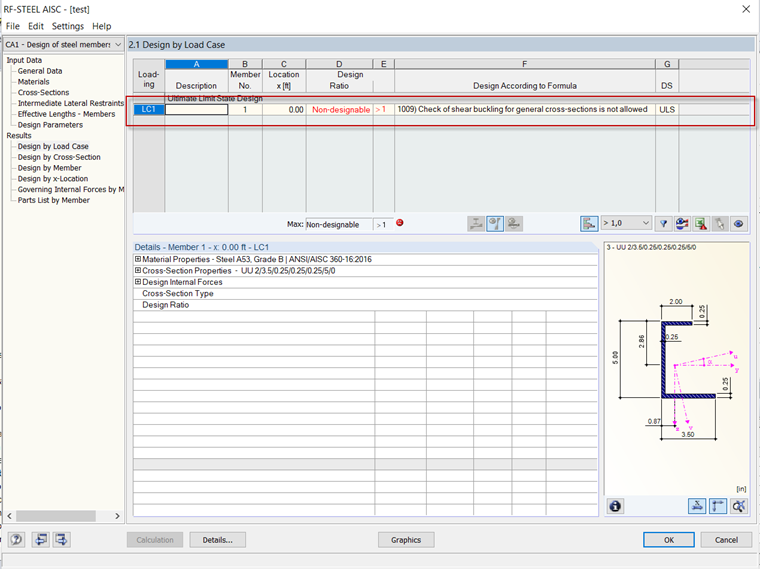

При расчете общих сечений в дополнительном модуле RF-STEEL AISC для расчетного соотношения выводится сообщение «Не подлежит расчету». Общие сечения определяются в программе как пользовательские сечения или формы, которые не включены в спецификацию. Тем не менее, некоторые пользовательские сечения могут быть рассчитаны при определенных условиях. Предупреждение отображается, потому что потеря устойчивости при сдвиге не предусмотрена для общего сечения в AISC 360‑16 [1], глава G. Более подробную информацию по данной теме можно найти в руководстве RF-STEEL AISC по ссылке ниже.
Вопрос
Дополнительный модуль RF-STEEL AISC показывает нерассчитываемые результаты для общих сечений из-за проверки потери устойчивости при сдвиге в соответствии с главой G. Как я могу это решить?
В диалоговом окне «Querschnittпечать,
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
