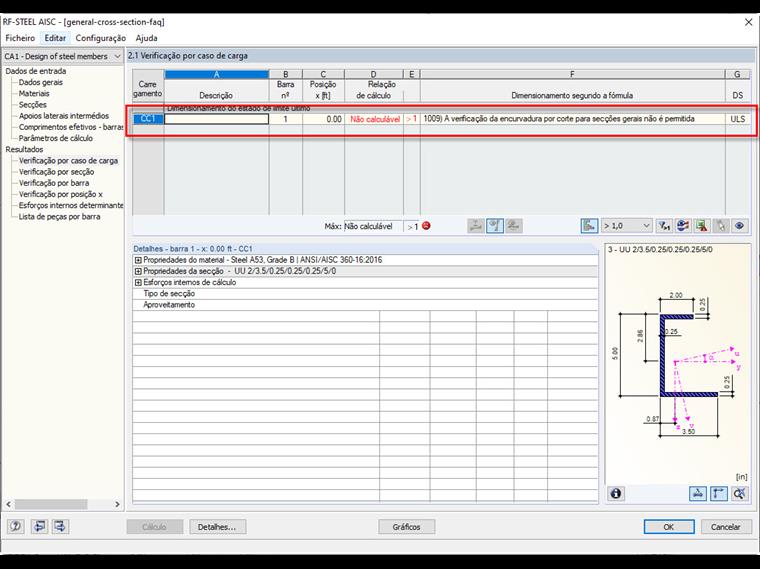

Ao dimensionar secções gerais no módulo adicional RF-STEEL AISC, é apresentada uma mensagem "Não dimensionável" para a relação de dimensionamento. As secções gerais estão definidas no programa como secções ou formas definidas pelo utilizador que não estão incluídas na especificação. No entanto, algumas secções definidas pelo utilizador podem ser dimensionadas em condições específicas. A mensagem de aviso é apresentada porque a encurvadura por corte não é fornecida para a secção geral no AISC 360-16 [1] Capítulo G. Mais informação sobre este assunto pode ser encontrada no manual do RF-STEEL AISC abaixo.
Pergunta

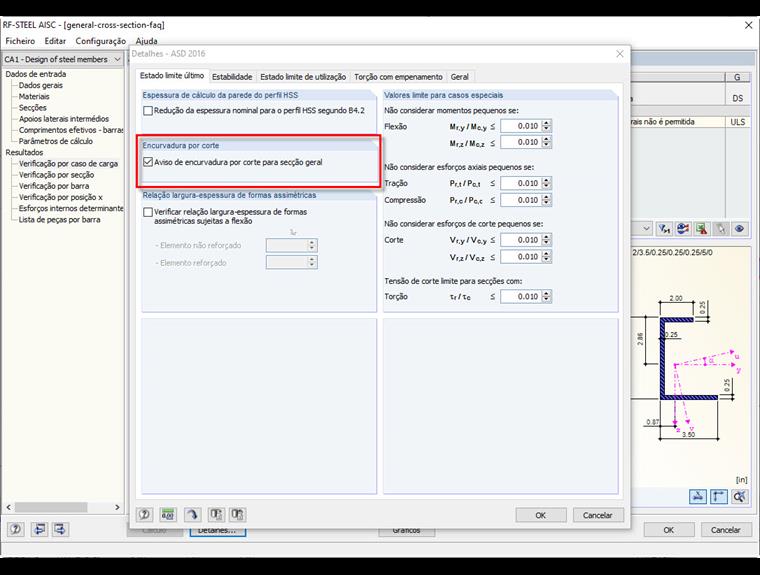

O módulo adicional RF-STEEL AISC apresenta resultados não dimensionáveis para secções gerais devido às verificações de encurvadura por corte de acordo com o Capítulo G. Como é que posso resolver isto?
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
