Вопрос

Как создать в трубе круглое отверстие?


Ответ:

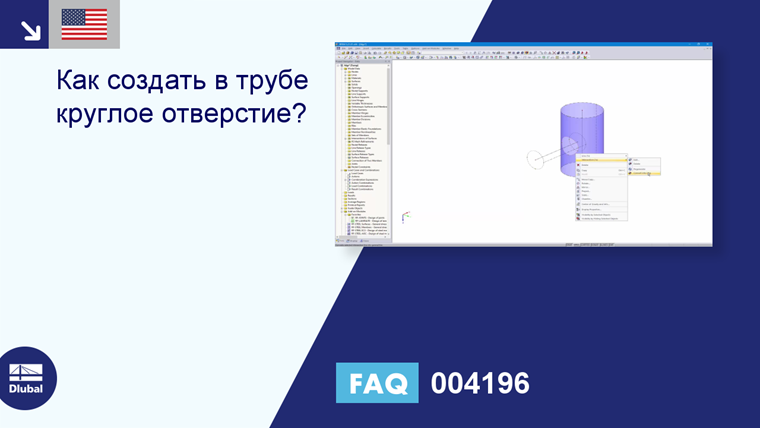

Создание отверстия с помощью пересечения

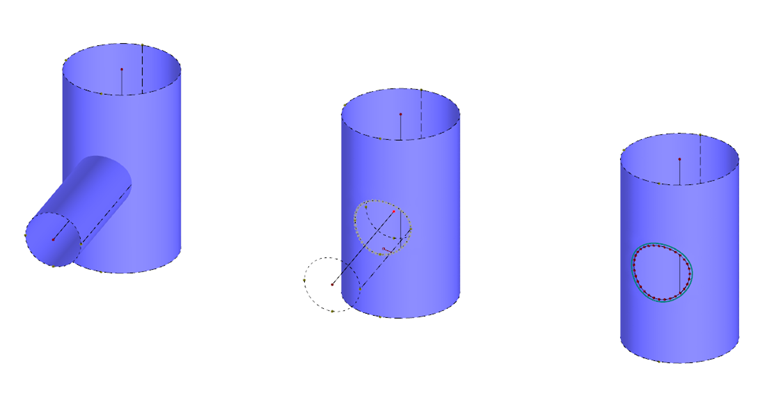

Чтобы создать отверстие, необходимо создать поверхность с диаметром отверстия в стенке трубы. Функция «Создать пересечение» позволяет создавать отдельные компоненты, которые затем можно деактивировать. Весь описанный процесс подробно показан также в прилагаемом видео.

Создание отверстия с помощью преобразованной линии пересечения

Также возможно преобразовать найденную линию пересечения в нормальную линию. Затем можно удалить перекресток и сделать в нем отверстие. Затем необходимо вручную интегрировать вставленное отверстие в поверхность (см. Видео). Однако следует отметить, что качество пересечения выше, чем у преобразованной линии пересечения. При использовании преобразованной линии пересечения, в зависимости от модели, могут возникать разрывы в рендеринге или в сетке КЭ.
