Respuesta:

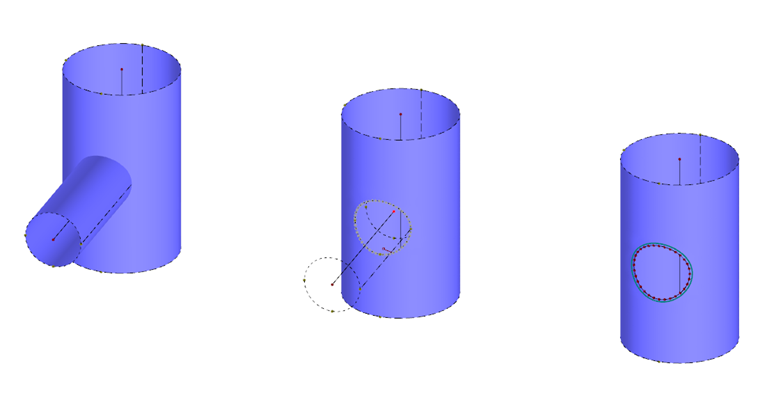

Creación de un hueco utilizando una intersección
Para crear el hueco, debe crear una superficie con el diámetro del hueco a través de la pared del tubo. Mit der Funktion "Durchdringung erzeugen" werden einzelne Komponenten erstellt, welche im Anschluss deaktiviert werden können. El procedimiento se muestra en el video.
Erstellen der Öffnung mittels konvertierter Durchdringungslinie
Es ist auch möglich die gefundene Durchdringungslinie in eine normale Linie zu konvertieren. Dann kann die Durchdringung gelöscht werden und eine Öffnung hineingelegt werden. Die eingefügte Öffnung muss anschließend manuell in die Fläche integriert werden (siehe Video). Sin embargo, se debe tener en cuenta que la calidad de una intersección es más alta que la línea de intersección convertida. Al utilizar la línea de intersección convertida, se pueden producir discontinuidades en la renderización o en la malla de EF, dependiendo del modelo.
