Q: Jak utworzyć okrągły otwór w rurze?

Tworzenie otworu za pomocą przecięciaAby utworzyć otwór, należy utworzyć powierzchnię o średnicy otworu przechodzącego przez ścianę rury. Funkcja „Utwórz przecięcie” umożliwia tworzenie pojedynczych elementów, które można następnie dezaktywować. Procedurę pokazano na filmie.Tworzenie otworu przy użyciu przekształconej linii przecięciaZnalezioną linię przecięcia można również przekonwertować na zwykłą linię. Następnie można usunąć przecięcie i umieścić w nim otwór. Konieczne jest wówczas ręczne zintegrowanie wprowadzonego otworu w powierzchni (patrz wideo). Należy jednak pamiętać, że jakość przecięcia jest wyższa niż przekształcona linia przecięcia. Podczas korzystania z przekształconej linii przecięcia, w zależności od modelu, w renderingu lub w siatce ES mogą wystąpić nieciągłości.

Jak utworzyć okrągły otwór w rurze?

Odpowiedź:

Tworzenie otworu za pomocą przecięcia

Aby utworzyć otwór, należy utworzyć powierzchnię o średnicy otworu przechodzącego przez ścianę rury. Funkcja „Utwórz przecięcie” umożliwia tworzenie pojedynczych elementów, które można następnie dezaktywować. Procedurę pokazano na filmie.

Tworzenie otworu przy użyciu przekształconej linii przecięcia

Znalezioną linię przecięcia można również przekonwertować na zwykłą linię. Następnie można usunąć przecięcie i umieścić w nim otwór. Konieczne jest wówczas ręczne zintegrowanie wprowadzonego otworu w powierzchni (patrz wideo). Należy jednak pamiętać, że jakość przecięcia jest wyższa niż przekształcona linia przecięcia. Podczas korzystania z przekształconej linii przecięcia, w zależności od modelu, w renderingu lub w siatce ES mogą wystąpić nieciągłości.

FAQ

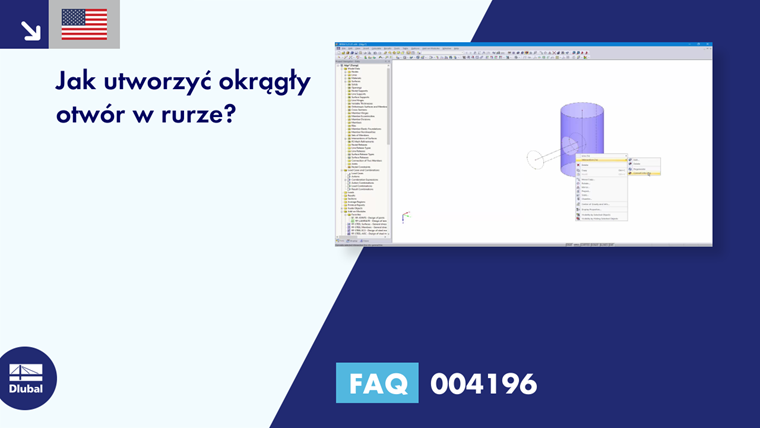

[PL] FAQ 004196 | Jak utworzyć okrągły otwór w rurze?

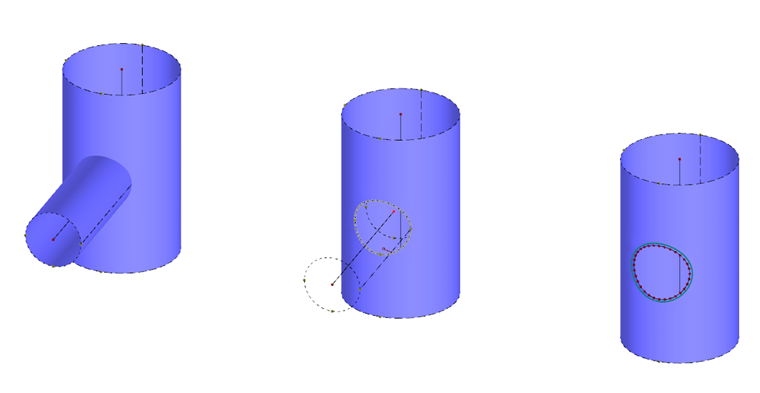

Model początkowy (po lewej), przecięcie (po prawej), linia przecięcia z otworem (po prawej)
