Вопрос
Каким образом программа RWIND Simulation определяет давление, возникающее из -за ветровой нагрузки на участках модели?

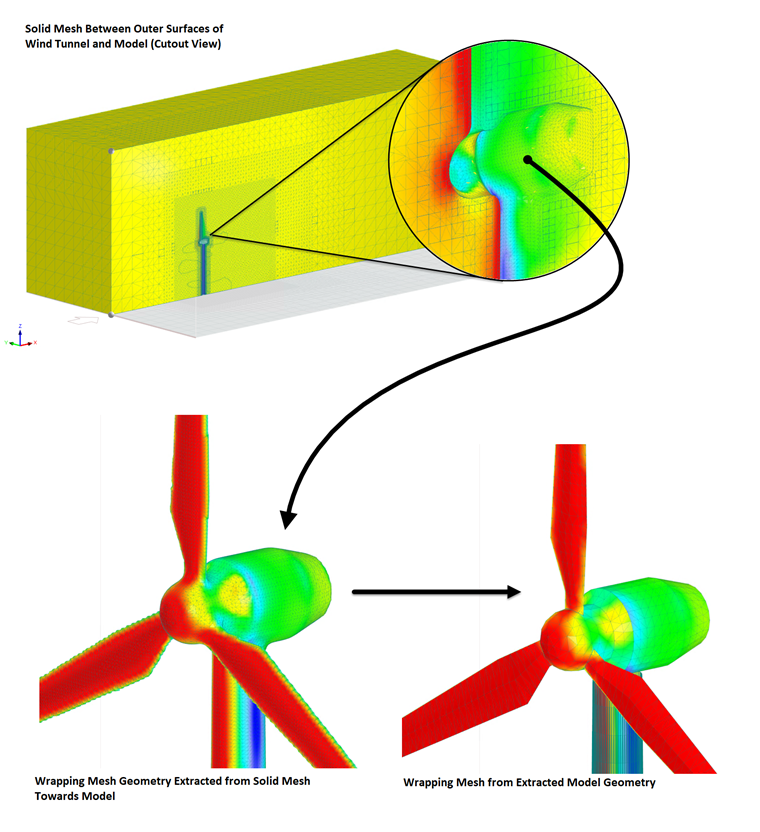

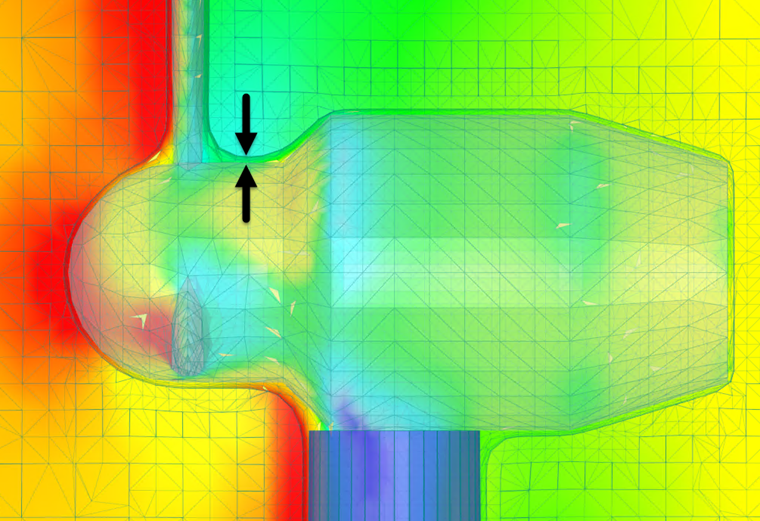

С помощью расчета OpenFOAM получается результат печати для каждого элемента тела. Эти значения экстраполируются на соответствующие краевые узлы при переходе к модели. Для определения конечных поверхностных давлений в геометрии модели, на следующем этапе давления в краевых узлах твердотельной сетки преобразуются в точную сетку, охватывающую модель. В случае, если треугольная сетка точной геометрии сетки модели слишком грубая, последний процесс преобразования инициирует частичное измельчение сетки оболочки точной модели.
