Pergunta
Como é que o RWIND Simulation determina a pressão da carga de vento nas superfícies do modelo?

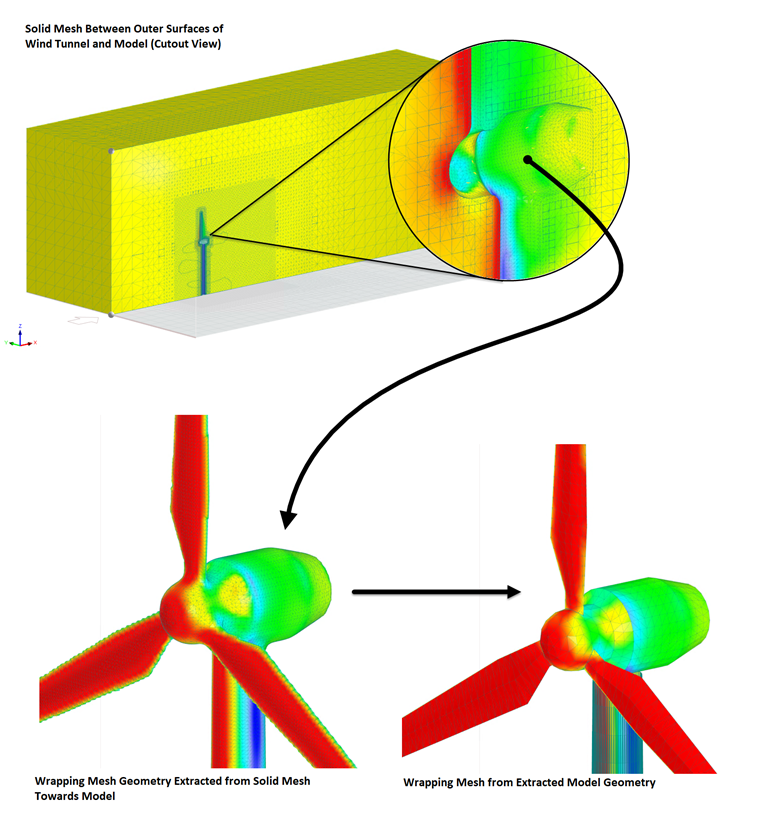

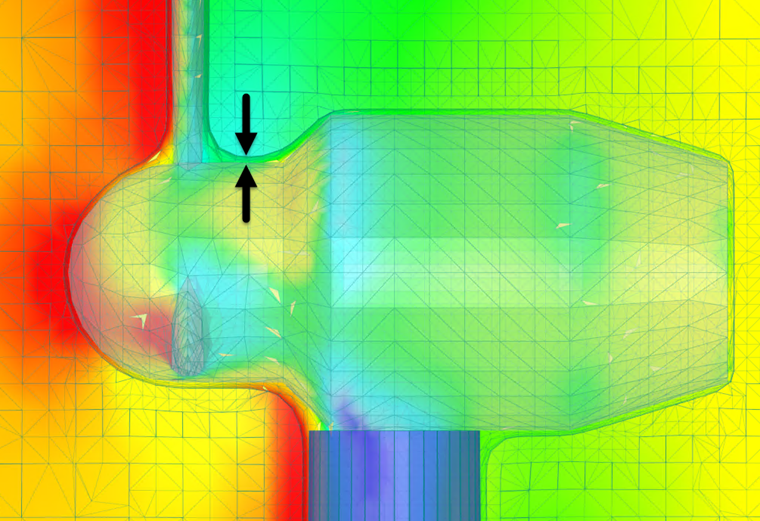

Com o cálculo OpenFOAM, é obtido um resultado de impressão em cada elemento sólido. Esses valores são extrapolados para os respetivos nós de borda na transição para o modelo. Para determinar as pressões de superfície finais na geometria do modelo, as pressões nos nós de borda da malha sólida são transformadas na envolvente exata da malha do modelo numa etapa adicional. No caso de a malha triangular da geometria exata da malha do modelo ser muito irregular, o último processo de transformação inicia um refinamento parcial da envolvente exata da malha do modelo.
