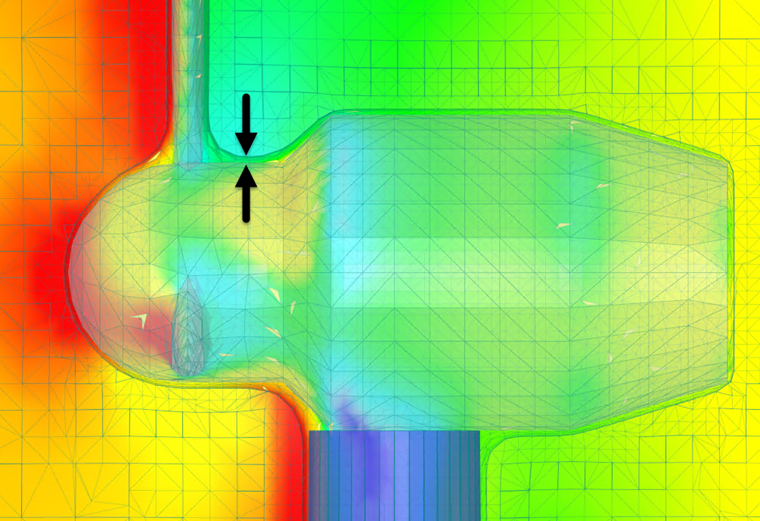

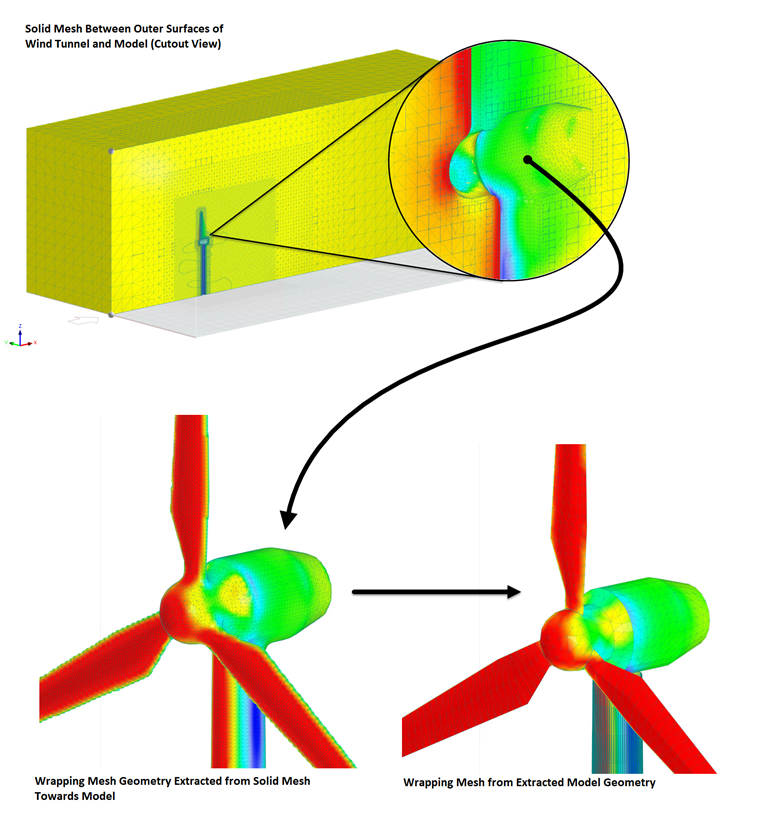

Pomocí výpočtu řešičem OpenFOAM se pro každý objemový prvek získá výsledná hodnota tlaku. Tyto hodnoty se při přechodu k modelu extrapolují na příslušné krajní uzly. Pro stanovení konečných povrchových tlaků na geometrii modelu se v dalším kroku transformují tlaky v krajních uzlech sítě konečných objemů na přesnou obálku sítě modelu. V případě, že trojúhelníkové zesíťování přesné geometrie sítě modelu je příliš hrubé, iniciuje poslední proces transformace částečné zahuštění přesné obálky modelu.
Dotaz
Jak program RWIND Simulation stanoví tlak od zatížení větrem na plochy modelu?
Pomocí výpočtu řešičem OpenFOAM se pro každý objemový prvek získá výsledná hodnota tlaku. Tyto hodnoty se při přechodu k modelu extrapolují na příslušné krajní uzly. Pro stanovení konečných povrchových tlaků na geometrii modelu se v dalším kroku transformují tlaky v krajních uzlech sítě konečných objemů na přesnou obálku sítě modelu. V případě, že trojúhelníkové zesíťování přesné geometrie sítě modelu je příliš hrubé, iniciuje poslední proces transformace částečné zahuštění přesné obálky modelu.
