¿Cómo determina RWIND Simulation la presión desde la carga de viento en las superficies del modelo?

Respuesta

Para el cálculo, el programa crea una malla sólida entre el modelo y los otros lados del túnel de viento. En este caso, la malla sólida no se conecta directamente con la geometría del modelo, sino a un modelo de la malla de envoltura separado situado alrededor de la geometría del modelo. Esta malla de envoltura del modelo tiene una cierta distancia hasta la geometría exacta del modelo, dependiendo de la configuración de la malla del modelo (Modelo simplificado - Shrink - Wrapping-Mesh). Similar a la malla de envolvente del modelo circundante, la geometría exacta del modelo en sí también se representa a partir de una malla de envolvente, pero en la forma exacta del modelo.

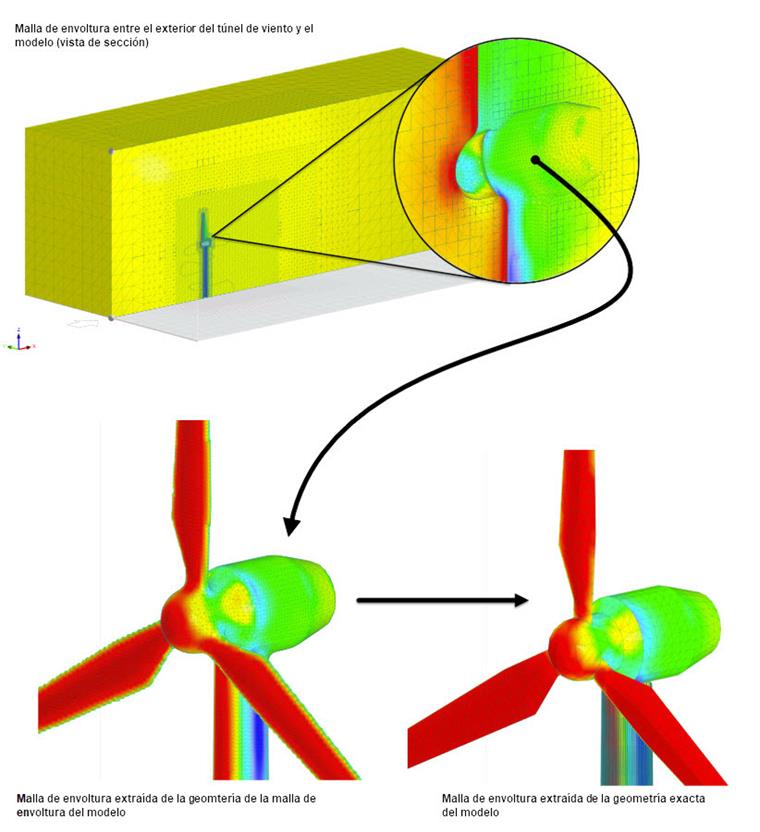

Figura 01 - Tipos de malla

Con el cálculo de OpenFOAM, se obtiene un resultado de impresión en cada elemento sólido. Estos valores se extrapolan a los respectivos nudos de borde en la transición al modelo. Para determinar las presiones superficiales finales en la geometría del modelo, las presiones en los nudos de borde de la malla sólida se transforman en la envoltura exacta de la malla del modelo en un paso adicional. En el caso de que la malla triangular de la geometría exacta de la malla del modelo sea demasiado irregular, el último proceso de transformación inicia un refinamiento parcial de la envoltura exacta de la malla del modelo.

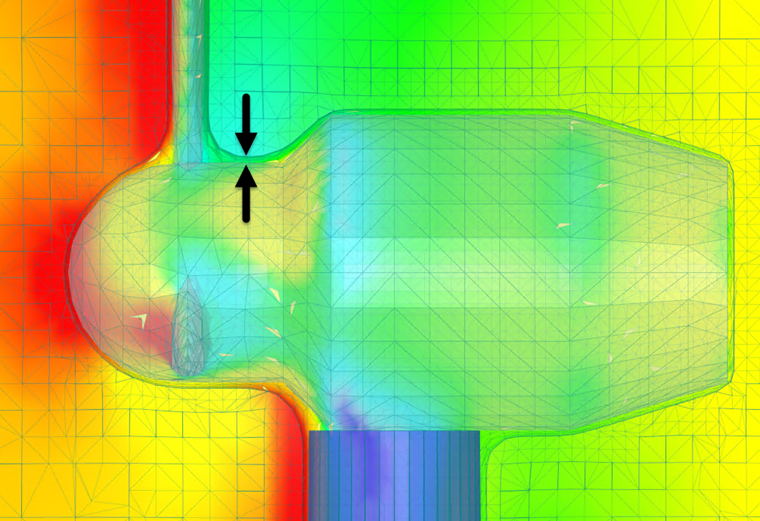

Figura 02 - Diferencia entre la geometría de la malla de envoltura y la geometría exacta del modelo
