Ответ:

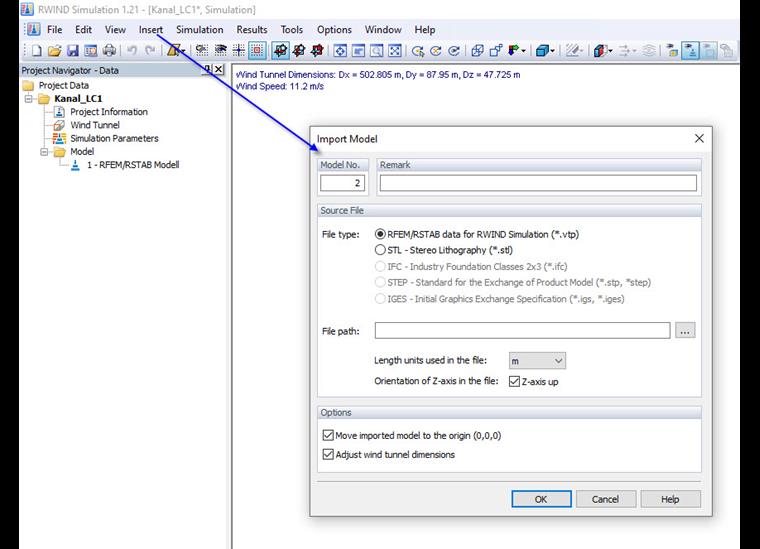

В дополнение к анализируемым зданиям, программа RWIND Simulation позволяет учесть в числовой аэродинамической трубе соседние здания и окружающую местность. Для этого в программе предусмотрена функция «Импорт модели из файла» в меню «Вставить».

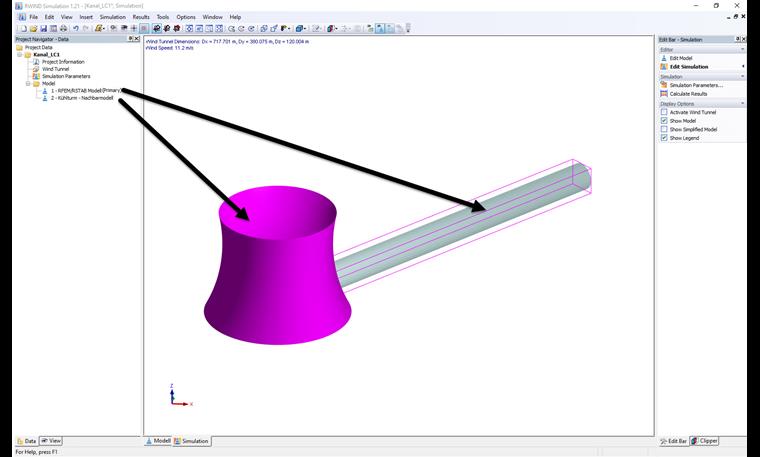

Эта функция импорта позволяет импортировать модели RFEM или RSTAB в среду моделирования ветра с помощью формата * .vtp ParaView, а также импортировать чистые модели зданий и местности с помощью формата * .ifc Industry Foundation Classes 2x3 и *. stl формат стереолитографии. В числовой аэродинамической трубе импортируемые модели организованы отдельно от основной модели. Обзор импортированных моделей отображается в навигаторе проектов в разделе «Модель».

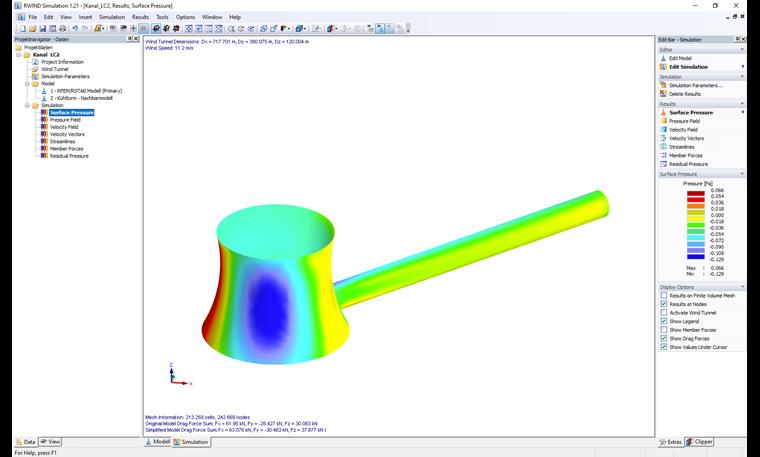

Дополнительно импортированные модели можно указать в качестве вторичной модели или формы местности в свойствах в разделе «Тип модели». В зависимости от настройки, дополнительная модель получает граничные условия тела, подверженного ветровому воздействию (аналогично основной модели) или поверхности грунта. В конце расчета программа отобразит поток ветра и результирующие давления на поверхности на основной модели и всех вторичных дополнительных моделях.
Формат * .vtp в настоящее время используется только для внутреннего обмена данными между программой RWIND Simulation и RFEM или RSTAB.
Если для соседних моделей и моделей местности нет подходящего формата, можно создать соответствующую модель * .stl с помощью функции экспорта моделей RFEM или RSTAB в программе RWIND Simulation. Для ее создания достаточно лишь следовать следующим шагам:
- Сохраните модель для анализа под новым именем.
- Создайте в скопированной модели требуемую соседнюю модель или модель местности, связанную с анализируемой моделью, с помощью элементов стержней, поверхностей и тел.
- Удалите основную модель, которую нужно проанализировать, чтобы в окружении осталась только соседняя модель или модель местности.
- Откройте меню интерфейса «Моделировать и создать ветровые нагрузки» программы RWIND Simulation.
- Установите фокус на первую строку во вкладке «Загружения» и переместите соседнюю модель в аэродинамическую трубу с помощью функции «Открыть в RWIND Simulation».
- Щелкните правой кнопкой мыши по дополнительной модели в программе RWIND Simulation и выберите функцию «Экспорт выбранных моделей».
- Нажмите «Да» в запросе подтверждения, чтобы подтвердить экспорт исходной соседней модели и сохранить соответствующую модель * .stl.
