[EN] FAQ 004274 | ¿Cómo creo modelos de edificios y terrenos vecinos para la simulación de flujo numérico en RWIND Simulation?

Este artículo fue traducido por el Traductor de Google

9. diciembre 2019

004274

¿Cómo creo modelos de edificios y terrenos vecinos para la simulación de flujo numérico en RWIND Simulation?

Respuesta

Además del edificio a analizar, el programa RWIND Simulation también le permite considerar los edificios vecinos y la forma del terreno circundante en el túnel de viento numérico. Para ello, el programa proporciona la función "Import Model from File" en el menú "Insert".

Imagen 01 - Importar modelo

Con esta función de importación, los modelos de RFEM o RSTAB se pueden importar al entorno de RWIND Simulation a través del formato *.vtp ParaView, así como las geometrías puras de edificios y terrenos a través del formato *.ifc Industry Foundation Classes 2x3 y el formato de estereolitografía *.stl. En el túnel de viento numérico, los modelos importados se organizan por separado además del modelo principal. Se muestra una descripción general de los modelos importados en el navegador de proyectos en "Model".

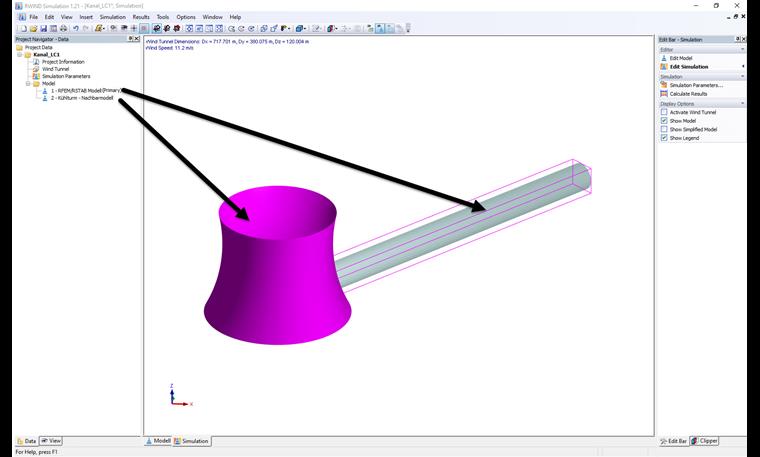

Imagen 02 - Modelo principal y modelo cercano

Los modelos importados adicionalmente se pueden especificar como un modelo secundario o como una forma de terreno en las propiedades en Tipo de modelo. Dependiendo de la configuración, el modelo adicional recibe las condiciones de contorno de un cuerpo expuesto al viento (similar al modelo principal) o una superficie del suelo. Al final del cálculo, el programa muestra el flujo de viento y las presiones superficiales resultantes en el modelo principal y todos los modelos secundarios.

Imagen 03 - Resultado en el modelo principal y modelo cercano

El formato *.vtp actualmente sólo se usa internamente para el intercambio de datos entre RWIND Simulation y RFEM o RSTAB.

Si no tiene un formato adecuado para los modelos de terreno y vecinos, puede usar la función de exportación del modelo RFEM o RSTAB en RWIND Simulation para crear un modelo *.stl correspondiente. Para ello, proceda de la siguiente manera:

Guarde el modelo para analizarlo con un nuevo nombre.
Cree el modelo de terreno o vecino deseado en el modelo copiado con la ayuda de elementos de barras, superficies y sólidos.
Eliminar el modelo principal que se va a analizar para que solo el modelo vecino o de terreno permanezca en el entorno
Abra el menú de la interfaz RWIND Simulation "Simulate and Generate Wind Loads"
Fije el foco en el 1er Fije en la pestaña "Casos de carga" y use la función "Abrir en RWIND Simulation" para mover el modelo vecino al túnel de viento.
Haga clic con el botón secundario en el modelo adicional en RWIND Simulation y seleccione la función "Exportar modelos seleccionados"
Confirme la exportación del modelo cercano original con "yes" en la solicitud de confirmación y guarde el modelo *.stl correspondiente.

Como se describió anteriormente, este modelo *.stl recién creado se puede agregar al cálculo de la simulación RWIND original como un modelo adicional (modelo secundario o forma del terreno) para cada dirección del viento con una transformación del modelo relacionada con el modelo principal.

Palabras clave

STL Edificio cercano Interacción Formación del terreno Forma del terreno Nube de puntos

Descargas

Modelo de la FAQ | Archivo de RFEM 5
