Risposta:

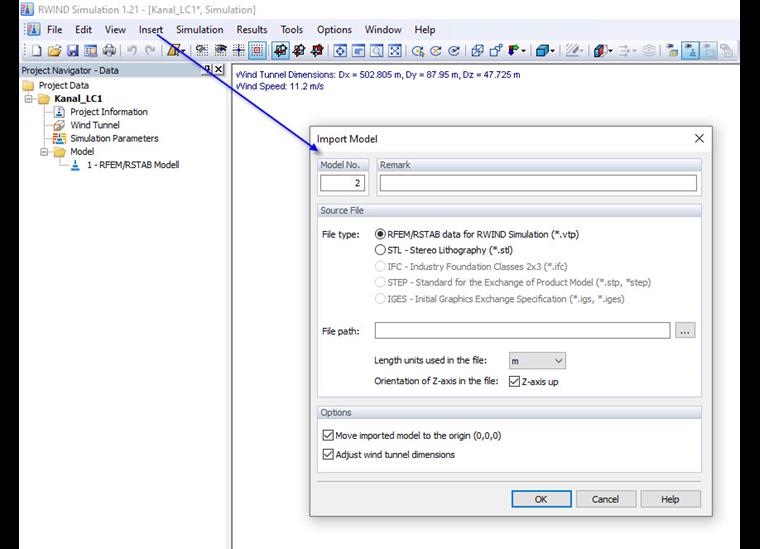

Oltre agli edifici da analizzare, il programma RWIND Simulation consente di considerare gli edifici vicini e il terreno circostante nella galleria del vento numerica. Per fare ciò, il programma fornisce la funzione "Importa modello da file" nel menu "Inserisci".

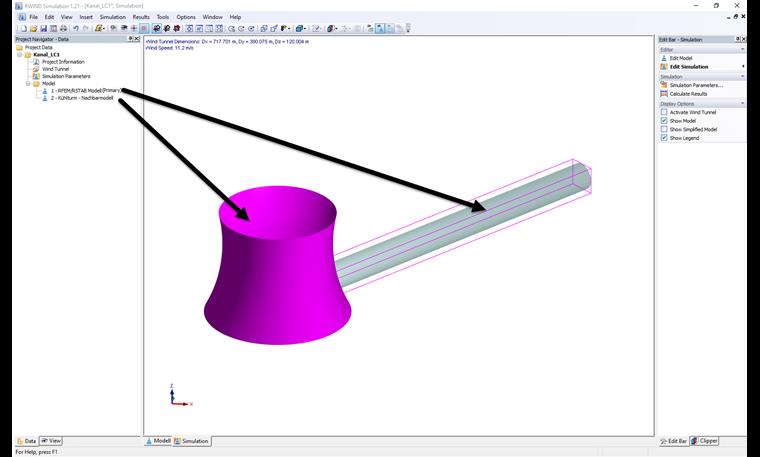

Questa funzione di importazione consente di importare i modelli RFEM o RSTAB nell'ambiente di simulazione del vento utilizzando il formato *.vtp ParaView, nonché di importare i modelli puri dell'edificio e del terreno utilizzando il formato *.ifc Industry Foundation Classes 2x3 e il *. stl in formato stereolitografico. Nella galleria del vento numerica, i modelli importati sono organizzati separatamente oltre al modello principale. Una panoramica dei modelli importati viene visualizzata nel Navigatore progetti in "Modello".

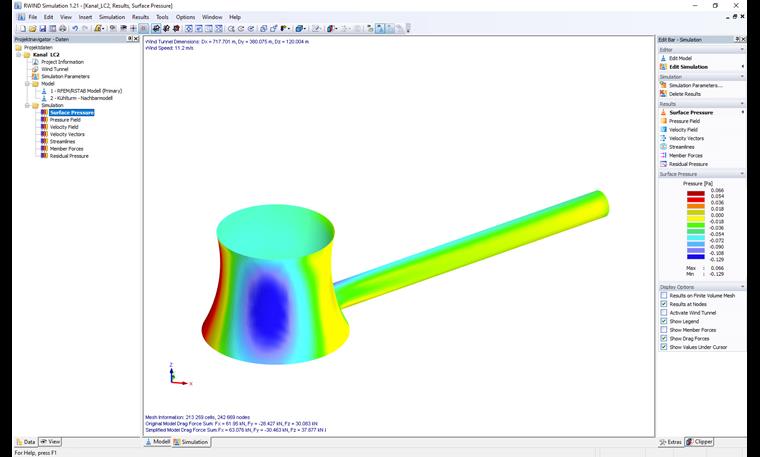

I modelli aggiuntivi importati possono essere specificati come modello secondario o come forma del terreno nelle proprietà in Tipo modello. A seconda dell'impostazione, il modello aggiuntivo ottiene le condizioni al contorno di un corpo esposto al vento (simile al modello primario) o di una superficie del terreno. Alla fine del calcolo, il programma visualizza il flusso del vento e le pressioni superficiali risultanti sul modello principale e su tutti i modelli aggiuntivi secondari.
Il formato *.vtp è attualmente utilizzato solo internamente per lo scambio di dati tra RWIND Simulation e RFEM o RSTAB.
Se non è disponibile un formato appropriato per i modelli vicini e del terreno, è possibile creare un modello *.stl corrispondente utilizzando la funzione di esportazione del modello RFEM o RSTAB in RWIND Simulation. Per questo, procedi come segue:
- Salvare il modello da analizzare con un nuovo nome.
- Creare il modello adiacente o del terreno desiderato nel modello copiato relativo al modello di analisi utilizzando aste, superfici e elementi solidi.
- Elimina il modello principale da analizzare in modo che solo il modello adiacente o del terreno rimanga nell'ambiente
- Aprire il menu dell'interfaccia "Simula e genera carichi del vento" di RWIND Simulation.
- Metti il focus sulla prima riga nella scheda "Casi di carico" e sposta il modello vicino nella galleria del vento con la funzione "Apri in RWIND Simulation".
- Fare clic con il pulsante destro del mouse sul modello aggiuntivo in RWIND Simulation e selezionare la funzione "Esporta modelli selezionati".
- Fare clic su "Sì" nella richiesta di conferma per confermare l'esportazione del modello adiacente originale e salvare il modello *.stl corrispondente.
