Jak utworzyć modele sąsiednich budynków dla numerycznej symulacji przepływu w RWIND Simulation?

Odpowiedź

Oprócz budynków, które mają być analizowane, program RWIND Simulation umożliwia uwzględnienie sąsiednich budynków w numerycznym tunelu aerodynamicznym. W tym celu program oferuje funkcję "Importuj model z pliku" w menu "Wstawić".

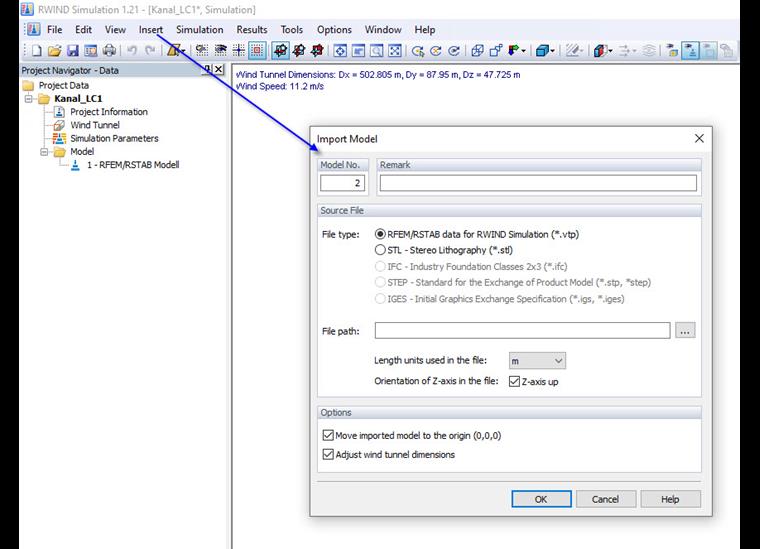

Rysunek 01 - Importować model

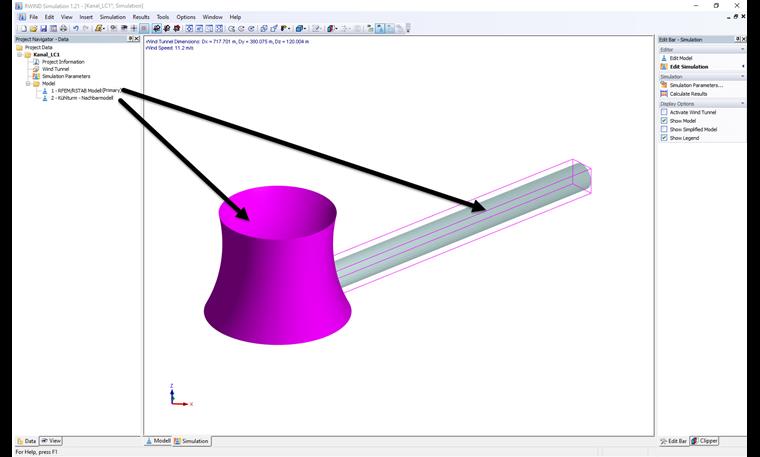

Ta funkcja importu umożliwia import modeli RFEM lub RSTAB do środowiska przepływu wiatru przy użyciu formatu * .vtp, a modele stereolitograficzne przy użyciu formatu * .stl. W numerycznym tunelu aerodynamicznym, oprócz modelu głównego, zaimportowane modele są uporządkowane osobno. Przegląd zaimportowanych modeli jest wyświetlany w Nawigatorze projektu w zakładce Model.

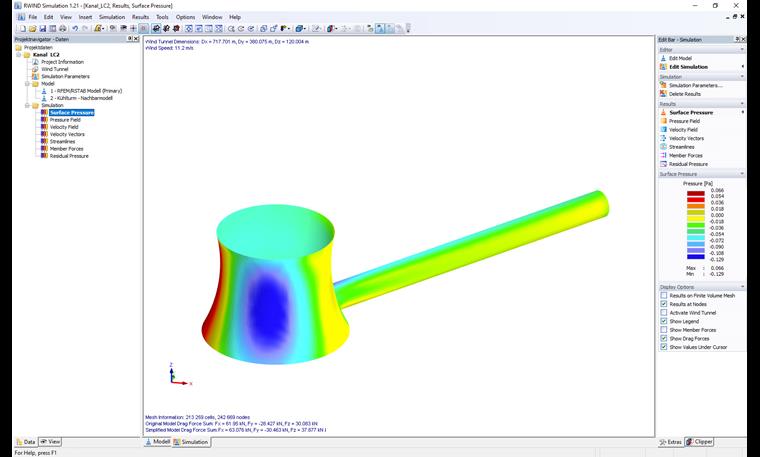

Modele zaimportowane dodatkowo są implementowane w środowisku symulacyjnym, podobnie jak model główny, i uwzględniane w analizie ogólnej. Na końcu obliczeń program wyświetla przepływ wiatru i wynikające z tego naciski powierzchniowe na model główny i wszystkich importowanych modelach dodatkowych.


Format * .vtp jest obecnie używany tylko wewnętrznie do wymiany danych między RWIND Simulation a RFEM lub RSTAB.

Jeżeli dla sąsiednich modeli nie jest dostępny format * .stl, można utworzyć odpowiedni model * .stl przy użyciu funkcji eksportu modelu w RWIND Simulation. W tym celu należy wykonać następujące kroki:

  1. Zapisać model do analizy pod nową nazwą.

  2. W skopiowanym modelu należy utworzyć żądany model sąsiedni, powiązany z modelem analizowanym, za pomocą elementów prętowych, powierzchniowych i bryłowych.

  3. Usunąć model, który ma być analizowany, aby w otoczeniu pozostał tylko model sąsiedni

  4. Otworzyć menu RWIND Simulation "Symulować i generować obciążenia wiatrem".

  5. W oknie „Przypadki obciążeń“ ustawić fokus na pierwszą linię i przeciągnąć sąsiedni model do tunelu aerodynamicznego za pomocą funkcji „Otwórz w RWIND Simulation”.

  6. Kliknąć prawym przyciskiem myszy sąsiedni model w RWIND Simulation i wybrać funkcję "Eksportować wybrane modele".

  7. W oknie potwierdzenia należy kliknąć „Tak“, aby potwierdzić eksport oryginalnego modelu sąsiedniego i zapisać odpowiedni model * .stl.

Jak opisano powyżej, można dodać ten nowo utworzony model sąsiedni * .stl do pierwotnego obliczenia RWIND Simulation, korzystając z funkcji importu modelu jako modelu dodatkowego dla każdego kierunku wiatru z transformacją modelową do modelu głównego.
