Применение поправочных коэффициентов нагрузки к неразрезным балкам в RFEM/RSTAB

При вводе нагрузок на поверхность можно задать поправочный коэффициент для учета эффектов непрерывности. Für die äußeren Stäbe bzw. Auflager eines Durchlaufträgers ist im Modell, das ich von einem Kollegen übernommen habe, der Faktor 0,8 eingetragen. Müsste der Faktor für ein Außenfeld nicht 0,4 sein?


Ответ:

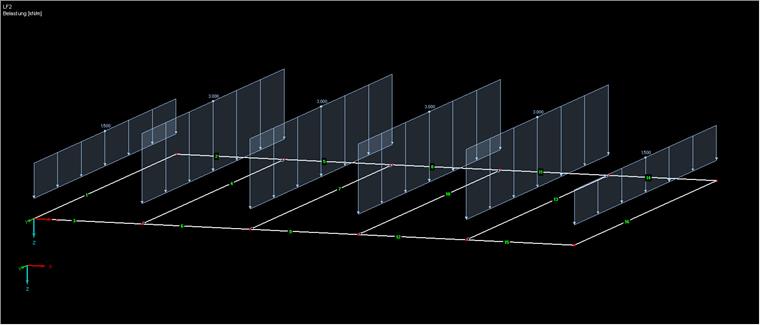

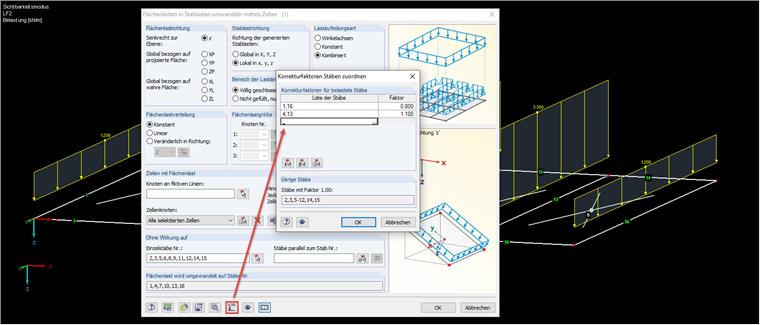

В нашем примере нагрузки будут распределены линейно в зависимости от шага стержней, без учета соответствующего эффекта неразрезной балки. Um diese zu berücksichtigen, werden Korrekturfaktoren verwendet. Um die Lastkorrekturfaktoren den Stäben zuzuordnen, wählt man die Stäbe aus, auf welchen die Last korrigiert werden soll.

Für die Randstäbe beträgt der Lastkorrekturfaktor 0,8, da programmintern die Belastung der Stäbe am Rand automatisch halbiert wird (bei gleichen Stützweiten).

Kraftgrößen laut Tabellenbuch für einen Durchlaufträger mit fünf Feldern:

A = 0,395
B = 1,132

0,395 / 0,5 = 0,8 --> Würde man mit dem Faktor 0,4 rechnen, wäre die Last falsch.

Die Stäbe im Feld 1 werden auf 1,1 korrigiert.

Nach Drücken von [OK] wird die Last automatisch angepasst.
