8. enero 2020

004303

Sandy Matula

Modelado | Cargas

RFEM

RSTAB

Al introducir cargas superficiales, puede introducir un coeficiente de corrección que tenga en cuenta el efecto de la viga continua. Para las barras externas o apoyos de una viga continua, se introduce el coeficiente 0,8 en el modelo que he tomado de un compañero. ¿no debería ser el coeficiente para un campo exterior de 0,4?

Respuesta

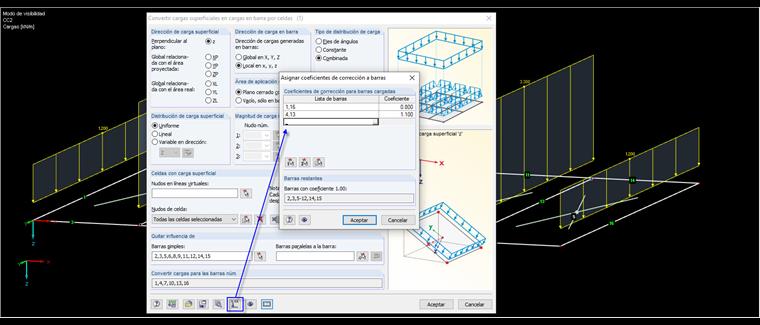

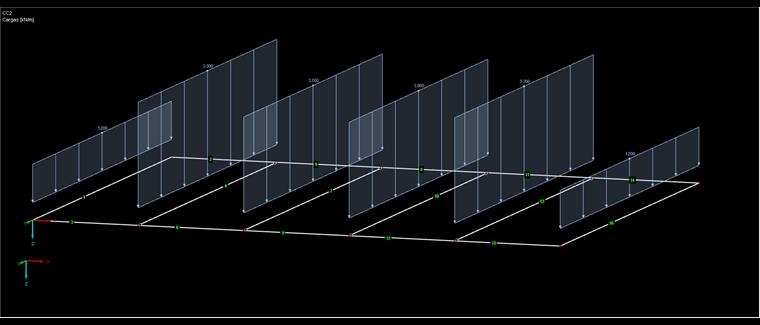

En el siguiente ejemplo, las cargas se distribuyen linealmente dependiendo del espaciado entre las barras, sin considerar el efecto de la viga continua respectiva. Los coeficientes de corrección se usan para tener esto en cuenta. Para asignar el coeficiente de corrección de la carga a las barras, seleccione las barras en las que se debe corregir la carga.

Para las barras del borde, el coeficiente de corrección de carga es 0,8 porque la carga interna en las barras en el borde se reduce a la mitad automáticamente (para el mismo vano).

Valores de la fuerza según el libro de tablas para una viga continua con 5 secciones:

A = 0,395
B = 1,132

0,395/0,5 = 0,8 → Cuando el coeficiente de cálculo es 0,4, la carga sería incorrecta.

Las barras en el campo 1 se deben corregir a 1,1.

Después de hacer clic en el botón [Aceptar], se ajusta la carga automáticamente.

Palabras clave

Viga continua Efecto de la viga continua Coeficiente de corrección

Referencia

[1]   Manual de RSTAB. Tiefenbach: Dlubal Software, abril de 2013.
[2]   Manual de RFEM. Tiefenbach: Dlubal Software, marzo de 2016.
[3]   Albert, A. (2018). Schneider - Bautabellen für Ingenieure mit Berechnungshinweisen und Beispielen (23rd ed.). Cologne: Bundesanzeiger.
