Při zadávání zatížení na plochu lze zadat opravný součinitel pro zohlednění spojitého účinku. U vnějších prutů nebo podpor spojitého nosníku je v modelu, který jsem převzal od kolegy, zadaný součinitel 0,8. Neměl by součinitel pro vnější pole mít hodnotu 0,4?

Odpověď

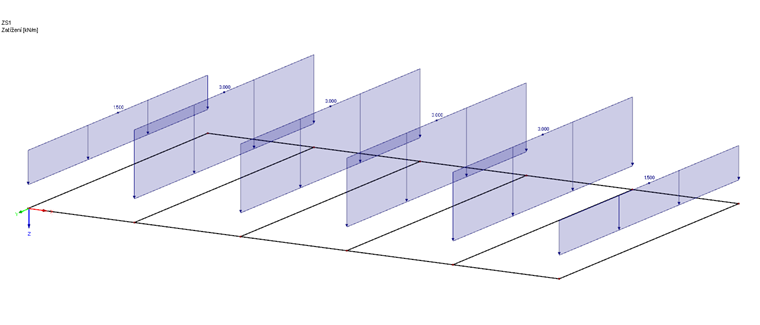

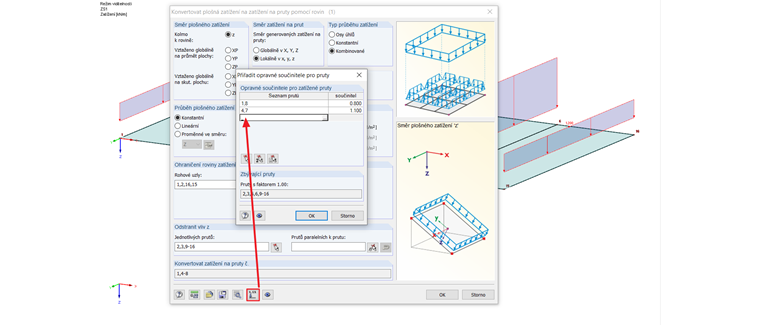

V následujícím příkladu se zatížení rozloží lineárně v závislosti na vzdálenosti mezi pruty, aniž by se zohlednil spojitý účinek. Pro jeho zohlednění se používají opravné součinitele. Pro přiřazení opravných součinitelů zatížení se vyberou pruty, na kterých se má upravit zatížení.

U krajních prutů je opravný součinitel zatížení 0,8, protože se programově zatížení prutů na kraji automaticky sníží na polovinu (při stejných rozpětích).

Velikosti sil podle tabulky pro spojitý nosník s pěti poli:

A = 0,395
B = 1,132

0,395 / 0,5 = 0,8 --> Při výpočtu se součinitelem 0,4 by zatížení bylo nesprávné.

Pruty v poli 1 se opraví na 1,1.

Po kliknutí na tlačítko [OK] se zatížení automaticky upraví.

Klíčová slova

Spojitý nosník Spojitý účinek Opravný součinitel

Literatura

[1]   Manuál RSTAB. Praha: Dlubal Software, říjen 2013.
[2]   Manuál RFEM. Praha: Dlubal Software, prosinec 2012.
[3]   Albert, A. (2018). Schneider - Bautabellen für Ingenieure mit Berechnungshinweisen und Beispielen (23rd ed.). Cologne: Bundesanzeiger.
