Ответ:
В большинстве случаев проблема заключается в том, что при использовании поверхностей Безье конечные элементы поверхностей покрытия на краю подушки находятся очень близко друг другу. Затем можно объединить узлы сетки КЭ нижней и верхней поверхности. Для этого есть, в принципе, два способа:
- Численное решение задачи: Допуск для объединения узлов сетки КЭ потом можно настроить с помощью меню «Инструменты» → «Восстановить модель».

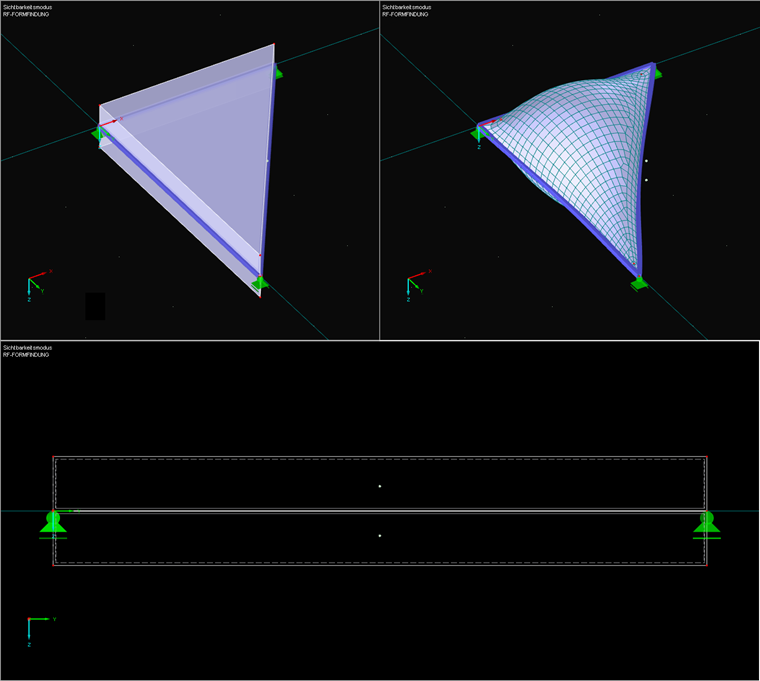

- Геометрическое решение задачи: Более подходящим решением является увеличение расстояния между поверхностями посредством граничных поверхностей, как показано на Рисунке 01.
