Risoluzione dei problemi relativi alla generazione della mesh EF per i cuscini in ETFE

Nella maggior parte dei casi, il problema è che gli elementi finiti delle superfici di copertura sono molto vicini tra loro nell'area del bordo del cuscino quando si utilizzano superfici di Bézier. Die FE-Netzknoten der unteren und der oberen Fläche werden dann unter Umständen zusammengefasst. Es gibt hier prinzipiell zwei Herangehensweisen:

1. Das Problem numerisch beheben: Sie können die Toleranz zum Zusammenfassen von FE-Netzknoten über das Menü "Extras" → "Modell regenerieren" anpassen.

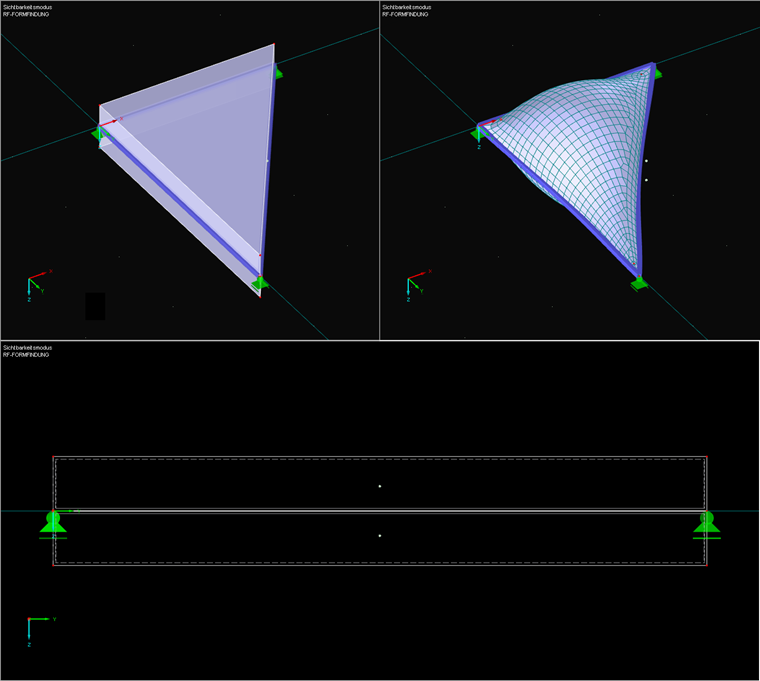

2. Das Problem geometrisch lösen: Die praktikablere Lösung ist, den Abstand zwischen Flächen durch Randflächen zu erhöhen, wie in Bild 01 dargestellt.

FAQ

FAQ 004329 | Durante la generazione della mesh agli elementi finiti di un cuscino in ETFE, si verificano alcuni problemi. Io ...

Modellazione di cuscini con superfici perimetrali
