Podczas generowania siatki ES poduszki ETFE występują pewne problemy. Nie mogę znaleźć żadnego błędu. Co mogę zrobić?

Odpowiedź

W większości przypadków problem polega na tym, że w przypadku powierzchni Béziera elementy skończone powierzchni pokrycia są bardzo blisko siebie w obszarze krawędzi poduszki. Następnie można połączyć węzły siatki ES dolnej i górnej powierzchni. Zasadniczo istnieją dwa podejścia:

1. Numeryczne rozwiązanie problemu:

Tolerancję łączenia węzłów siatki ES można dostosować za pomocą menu „Narzędzia” → „Ponownie wygeneruj model”.

2. Geometryczne rozwiązanie problemu:

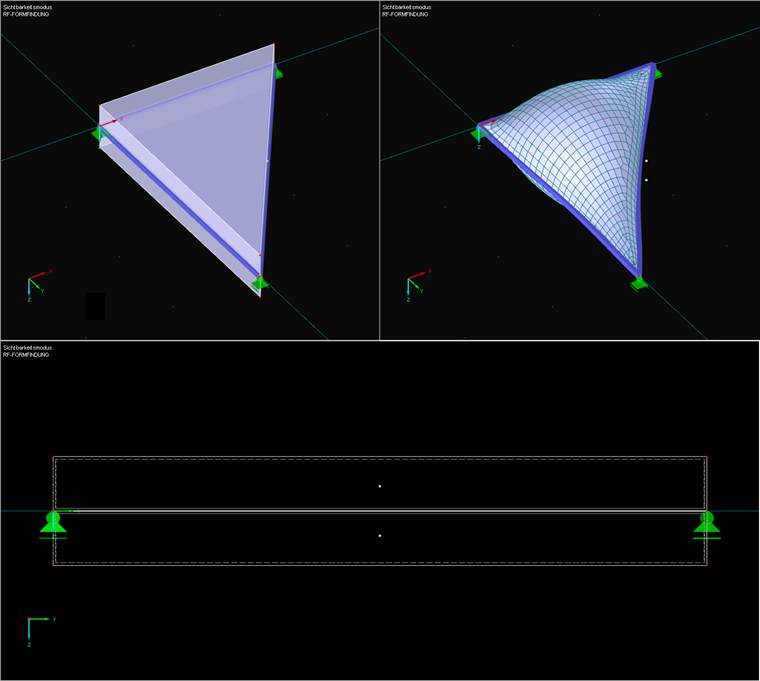

Bardziej praktycznym rozwiązaniem jest zwiększenie odległości między powierzchniami za pomocą powierzchni granicznych, jak pokazano na rysunku 01.
