Antwort:
Meistens ist das Problem, dass im Randbereich des Kissens die finiten Elemente der Deckflächen sehr nahe beieinanderliegen, wenn Bezierflächen verwendet wurden. Die FE-Netzknoten der unteren und der oberen Fläche werden dann unter Umständen zusammengefasst. Es gibt hier prinzipiell zwei Herangehensweisen:
1. Das Problem numerisch beheben:
Sie können die Toleranz zum Zusammenfassen von FE-Netzknoten über das Menü "Extras" → "Modell regenerieren" anpassen.
2. Das Problem geometrisch lösen:

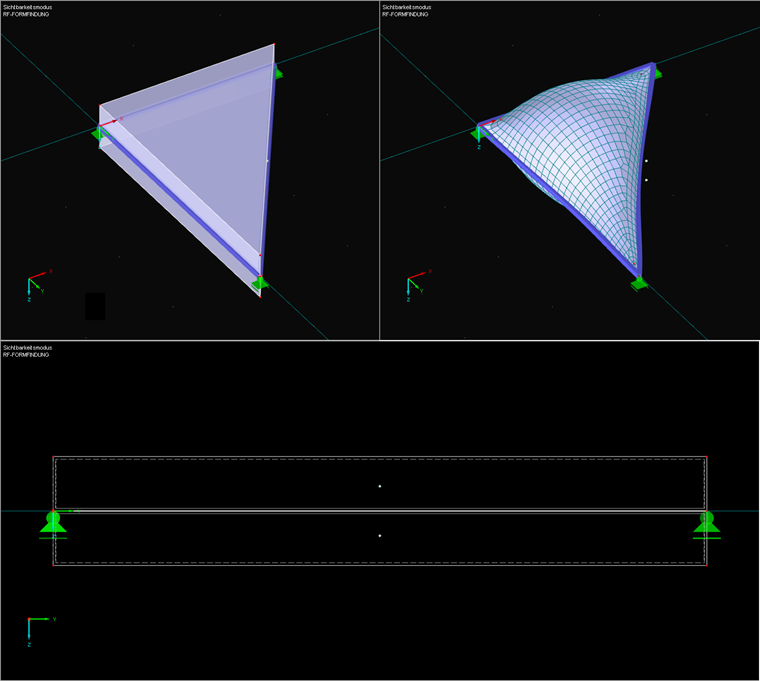

Die praktikablere Lösung ist, den Abstand zwischen Flächen durch Randflächen zu erhöhen, wie in Bild 01 dargestellt.
