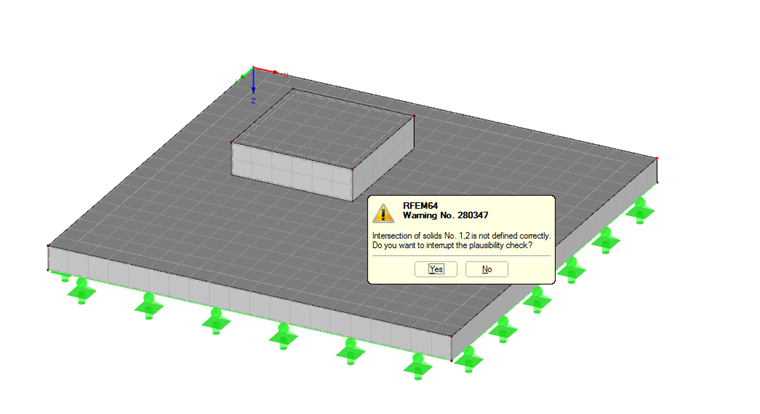

Это предупреждение может быть вызвано наложением поверхностей, например, при моделировании одного тела с другим (см. Рисунок 01).
Во избежание перекрытия поверхностей, здесь требуется отверстие. После определения отверстия проверьте также, требуется ли откорректировать определение тел.
База знаний
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Если флажок 'Количество приращений нагрузок' деактивирован, то количество приращений нагрузок будет для эффективного решения нелинейных задач в программе RFEM определено автоматически.
Данный метод решения основан на эвристическом алгоритме.
С помощью данной функции можно на поверхностях автоматически уплотнить сетку КЭ. Уплотнение сетки происходит постепенно. На каждом шаге сетка КЭ снова воссоздается на основе сравнения ошибок результатов из предыдущего шагa расчета. Численная погрешность оценивается на основе результатов отдельных элементов поверхности и формулировке энергии Ценкевича-Чжу.
Оценка погрешностей выполняется для линейного статического расчета. Мы выберем загружение (или сочетание нагрузок), для которого будет создана сетка КЭ. Затем сетка КЭ используется для всех расчетов.
Устройство для решения уравнений включает в себя оптимизированный генератор сетки конечных элементов и поддерживает новейший многоядерный процессор и 64-разрядную технологию. Поскольку решатель использует несколько процессоров, он позволяет выполнять параллельные расчеты линейных загружений и сочетаний нагрузок без дополнительной нагрузки на оперативную память, Матрицу жёсткости достаточно создать один раз. С 64-разрядной технологией и расширенными возможностями оперативной памяти можно рассчитать даже сложные конструктивные системы с помощью быстрого и прямого устройства для решения уравнений.
Развитие деформаций можно отобразить в виде диаграммы уже в процессе расчёта, что позволяет оценить характер сходимости.
