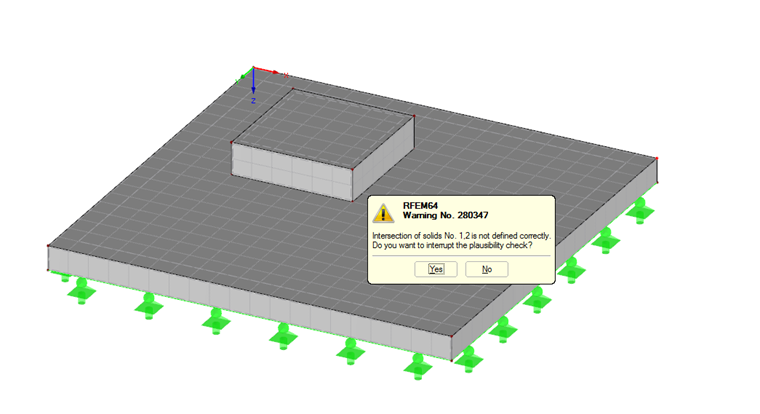

Questo avviso potrebbe essere causato dalla sovrapposizione di superfici, che può verificarsi durante la modellazione di un solido su un altro, ad esempio (vedere l'immagine 01).
Qui, per evitare la sovrapposizione di superfici, è necessaria un'apertura. Dopo aver definito l'apertura, verificare anche se le definizioni dei solidi devono essere corrette.
