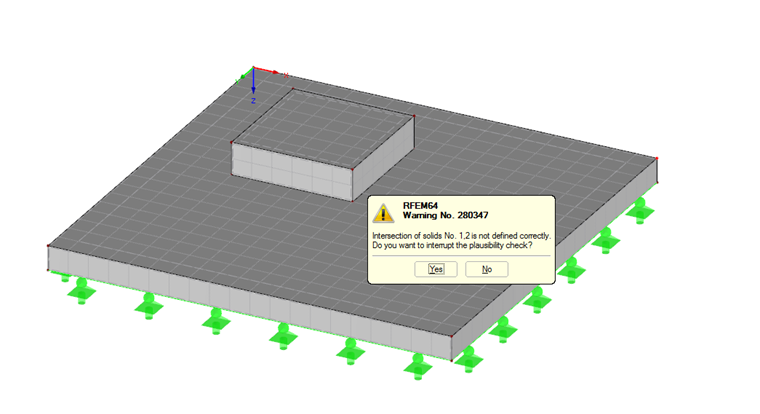

Cet avertissement peut être causé par des surfaces qui se chevauchent, ce qui peut se produire lors de la modélisation d'un solide par exemple (voir la Figure 01).
Afin d'éviter les chevauchements de surfaces, une ouverture est nécessaire. Après avoir défini l'ouverture, vérifiez également si les définitions des solides doivent être corrigées.
