Ответ:
Разрез сам по себе является таким же элементом как, например, стержень, потому он создается таким же образом. Сначала требуется наличия интерфейса к соответствующим объектам. Для стержня это интерфейс IModelData, а для сечений - ISections. Данный интерфейс находится в IModel3:
Sub test_section()' get interface from the opened model and lock the licence/program Dim iModel As RFEM5.IModel3 Set iModel = GetObject(, "RFEM5.Model") iModel.GetApplication.LockLicense On Error GoTo E Dim iSecs As RFEM5.ISections Set iSecs = iModel.GetSections()
Все ранее созданные разрезы сначала удаляются, а затем создаются два новых разреза.

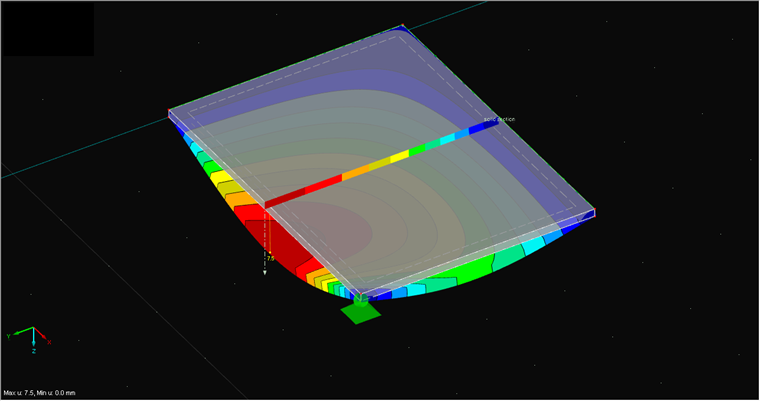

Первый разрез должен быть разрез через тело с видимой площадью сечения (см. Рисунок 01). Все данные вводятся также как и в программе RFEM. В качестве типа нужно выбрать «SectionOnSectionalArea». Угловые точки разреза затем задаются с помощью «EdgePoint», а направление разреза определяет «Vector»:

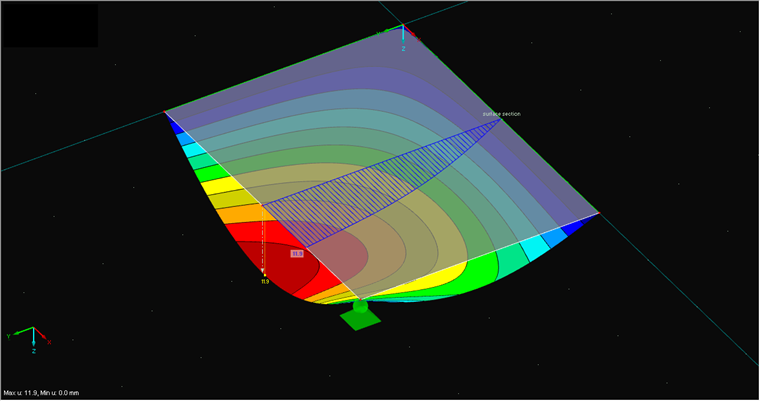

' first delete all sections iSecs.PrepareModification iSecs.DeleteObjects ("All") iSecs.FinishModification ' set section on solid Dim sec As RFEM5.Section sec.EdgePointA.X = 2 sec.EdgePointA.Y = 5 sec.EdgePointA.Z = 0 sec.EdgePointB.X = 2 sec.EdgePointB.Y = 8 sec.EdgePointB.Z = 0 sec.no = 1 sec.Name = "solid section" sec.Plane = GlobalPlaneInPositiveX sec.ShowValuesInIsolines = False sec.Type = SectionOnSolidSectionLine sec.ObjectList = "1" iSecs.PrepareModification iSecs.SetSection sec iSecs.FinishModificationТак же как и у других элементов, будет новый разрез, наконец, перенесен в блок Prepare-/FinishModification. В качестве второго разреза нужно создать разрез поверхности (см. Рисунок 02). Для этого разреза требуется использовать тип «SectionViaSurfacePlane». Затем нужно кроме вектора направления разреза, выбрать также плоскость для отображения результатов. В следующем примере была с помощью команды «GlobalPlaneInPositiveX» выбрана плоскость xy.
' set section on surface sec.EdgePointA.X = 2 sec.EdgePointA.Y = 0 sec.EdgePointA.Z = 0 sec.EdgePointB.X = 2 sec.EdgePointB.Y = 3 sec.EdgePointB.Z = 0 sec.no = 2 sec.Name = "surface section" sec.Plane = GlobalPlaneInPositiveX sec.ShowValuesInIsolines = True sec.Type = SectionViaSurfacePlane sec.ObjectList = "1" sec.Vector.X = 0 sec.Vector.Y = 0 sec.Vector.Z = 1 iSecs.PrepareModification iSecs.SetSection sec iSecs.FinishModification
Результаты разреза можно получить также с помощью отдельного метода «GetResultsInSection» в интерфейсе «IResults2». Далее будут получены поперечные силы на разрезе через поверхность. Распределение внутренних сил затем с помощью команды «ContinuousDistributionWithinObjects» определяется как «Непрерывно внутри поверхности»:
' get results Dim iCalc As ICalculation2 Set iCalc = iModel.GetCalculation Dim iRes As IResults2 Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1) Dim secRes() As RFEM5.SectionResult secRes = iRes.GetResultsInSection(2, AtNo, ShearForceVy,ContinuousDistributionWithinObjects, False)
В разделе «Загрузки» затем можно скачать макрос для Excel и тестовый файл для сравнения с программой.
