Antwort:
Prinzipiell ist ein Schnitt ein Element wie z. B. ein Stab und wird auch auf die gleiche Art und Weise angelegt. Zuerst wird die Schnittstelle zu den Objekten benötigt. Beim Stab wäre das IModelData, bei den Schnitten ist es ISections. Dieses Interface ist in IModel3 zu finden:
Sub test_section()' get interface from the opened model and lock the licence/program Dim iModel As RFEM5.IModel3 Set iModel = GetObject(, "RFEM5.Model") iModel.GetApplication.LockLicense On Error GoTo E Dim iSecs As RFEM5.ISections Set iSecs = iModel.GetSections()
Zunächst werden alle bereits angelegten Schnitte gelöscht und danach zwei neue Schnitte angelegt.

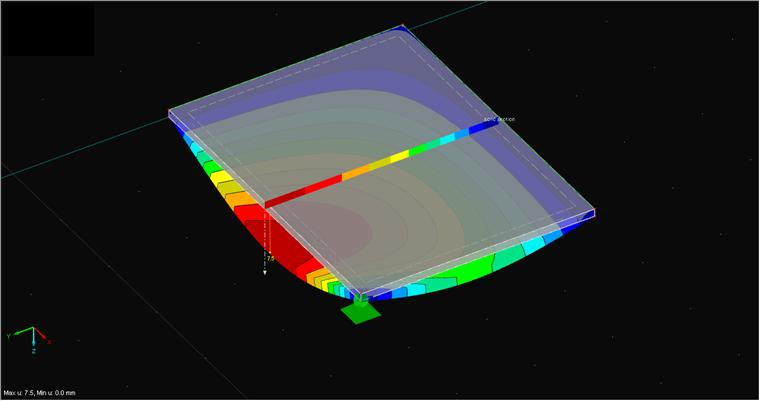

Der erste Schnitt soll ein Volumenschnitt mit sichtbarer Schnittfläche sein (siehe Bild 01). Die Eingabe erfolgt analog zur Eingabe in RFEM. Als Typ wird "SectionOnSectionalArea" gewählt, über "EdgePoint" werden die Eckpunkte des Schnittes gesetzt und "Vector" definiert die Richtung des Schnitts:
' first delete all sections iSecs.PrepareModification iSecs.DeleteObjects ("All") iSecs.FinishModification ' set section on solid Dim sec As RFEM5.Section sec.EdgePointA.X = 2 sec.EdgePointA.Y = 5 sec.EdgePointA.Z = 0 sec.EdgePointB.X = 2 sec.EdgePointB.Y = 8 sec.EdgePointB.Z = 0 sec.no = 1 sec.Name = "solid section" sec.Plane = GlobalPlaneInPositiveX sec.ShowValuesInIsolines = False sec.Type = SectionOnSolidSectionLine sec.ObjectList = "1" iSecs.PrepareModification iSecs.SetSection sec iSecs.FinishModificationWie bereits durch andere Elemente bekannt, wird der neue Schnitt schlussendlich in einem Prepare-/FinishModifikation-Block übergeben. Als zweiter Schnitt soll ein Flächenschnitt angelegt werden (siehe Bild 02). Dazu muss als Typ "SectionViaSurfacePlane" verwendet werden. Bei einem Flächenschnitt muss neben der Angabe des Vektors der Schnittrichtung auch die Darstellungsebene der Ergebnisse gewählt werden. Im folgenden Beispiel wird die xy-Ebene über das Einstellen von "GlobalPlaneInPositiveX" gewählt:
' set section on surface sec.EdgePointA.X = 2 sec.EdgePointA.Y = 0 sec.EdgePointA.Z = 0 sec.EdgePointB.X = 2 sec.EdgePointB.Y = 3 sec.EdgePointB.Z = 0 sec.no = 2 sec.Name = "surface section" sec.Plane = GlobalPlaneInPositiveX sec.ShowValuesInIsolines = True sec.Type = SectionViaSurfacePlane sec.ObjectList = "1" sec.Vector.X = 0 sec.Vector.Y = 0 sec.Vector.Z = 1 iSecs.PrepareModification iSecs.SetSection sec iSecs.FinishModification
Die Ergebnisse eines Schnitts können ebenfalls über die gesonderte Methode "GetResultsInSection" der Schnittstelle "IResults2" geholt werden. Im Folgenden werden die Querkräfte am Flächenschnitt geholt. Der Verlauf der Schnittgrößen wird über "ContinuousDistributionWithinObjects" auf "Durchlaufend innerhalb Flächen" eingestellt:
' get results Dim iCalc As ICalculation2 Set iCalc = iModel.GetCalculation Dim iRes As IResults2 Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1) Dim secRes() As RFEM5.SectionResult secRes = iRes.GetResultsInSection(2, AtNo, ShearForceVy,ContinuousDistributionWithinObjects, False)
Im Anhang finden Sie das Excel-Makro und die Testdatei, um das Programm nachvollziehen zu können.
