Создание тела вращения

Как создать тело вращения?


Ответ:

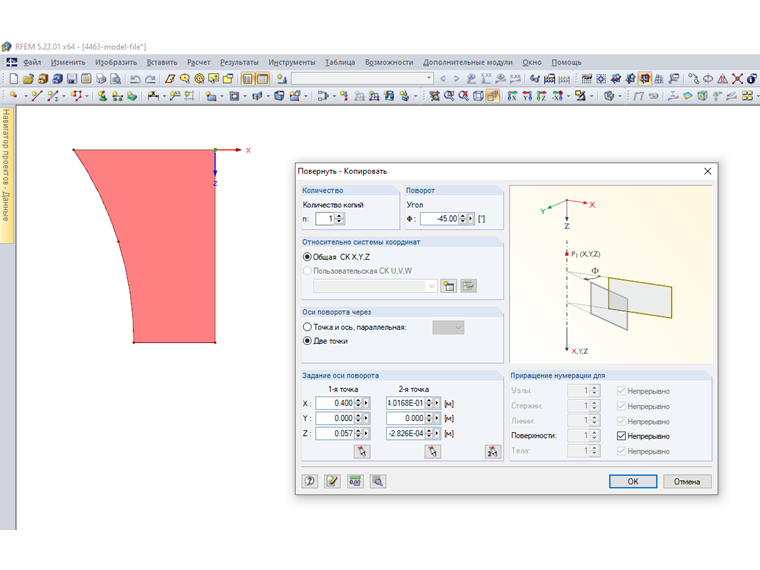

Тело вращения можно создать с помощью функции «Вращение». Для этого сначала выберите поверхность, которую требуется повернуть, а затем с помощью команды «Изменить → Повернуть», контекстного меню объекта или соответствующей кнопки на панели инструментов откройте диалоговое окно «Повернуть - Копировать». Затем укажите количество копий в диалоговом окне «Повернуть - Копировать» (Рисунок 01). Далее укажите желаемый угол и ось поворота.

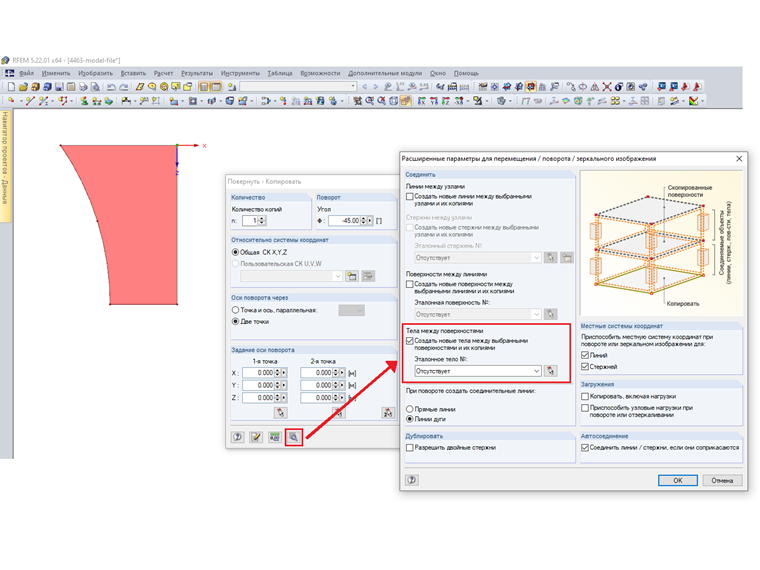

Наконец в диалоговом окне «Расширенные параметры для функции Переместить/Повернуть/Отзеркалить», которое можно открыть с помощью кнопки «Изменить расширенные параметры», установите флажок «Создать новые тела между выбранными поверхностями и их копиями» (Рисунок 02).

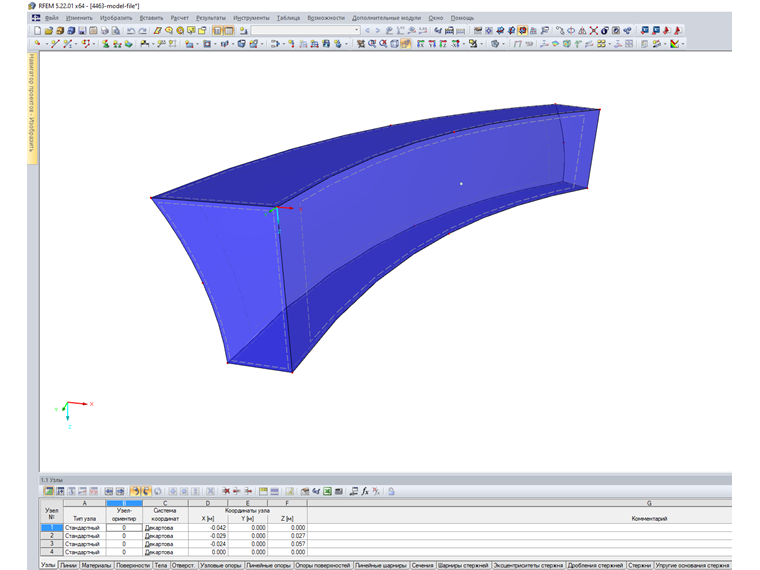

После нажатия кнопки [OK], будет создано требуемое тело вращения (Рисунок 03).
